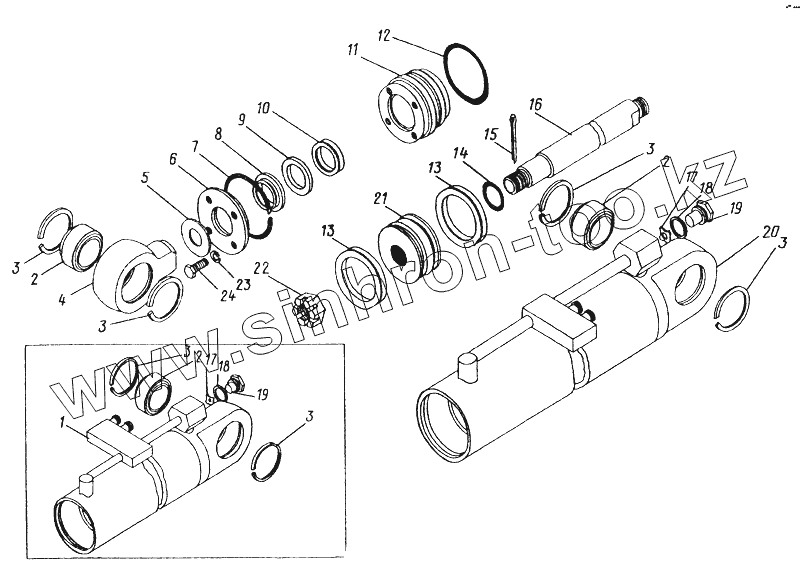

Каталог запасных частей к технике: ОЗП ТО-30. ТО-30.44.20.000. Цилиндр стреловой
ТО-30.44.20.000
1
2
2
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТО-30.44.20.000 | ТО-30.44.20.000 | Цилиндр стреловой | |
| 1 | ТО-30.44.20.100-01 | Цилиндр | |
| 2 | ШСЛ-60К | Подшипник | |
| 3 | 1Б90.13941 | Кольцо | |
| 4 | ТО-6А.60.13.001 | Ухо | |
| 5 | ТО-6А.60.13.002 | Шайба стопорная | |
| 6 | ТО-6А.60.13.004 | Крышка грязесъемника | |
| 7 | ТО-6А.60.13.005 | Кольцо упорное | |
| 8 | ТО-6А.60.13.003 | Грязесъемник | |
| 9 | ТО-6А.60.13.011 | Кольцо | |
| 10 | 71x56-2.14896 | Манжета | |
| 11 | ТО-6А.60.13.006 | Крышка сквозная | |
| 12 | 115-125-58.9833 | Кольцо | |
| 13 | 125-105-2.14896 | Манжета | |
| 14 | 040-045-30.9833 | Кольцо | |
| 15 | 6,3x70.397 | Шплинт | |
| 16 | ТО-6А.60.14.001 | Шток | |
| 17 | ТО-30.44.20.003 | Шайба | |
| 18 | М33.23358 | Прокладка | |
| 19 | ТО-30.44.20.001 | Болт | |
| 20 | ТО-30.44.20.100 | Цилиндр | |
| 21 | ТО-6А.60.13.007 | Поршень | |
| 22 | ТО-6А.60.13.008 | Гайка | |
| 23 | М8х25.7796 | Болт | |
| 24 | 8.6402 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
