Каталог запасных частей к технике: ОЗП ТО-30. ТО-30.43.02.000. Установка компрессора

Тип техники

Марка

Модель

Схема

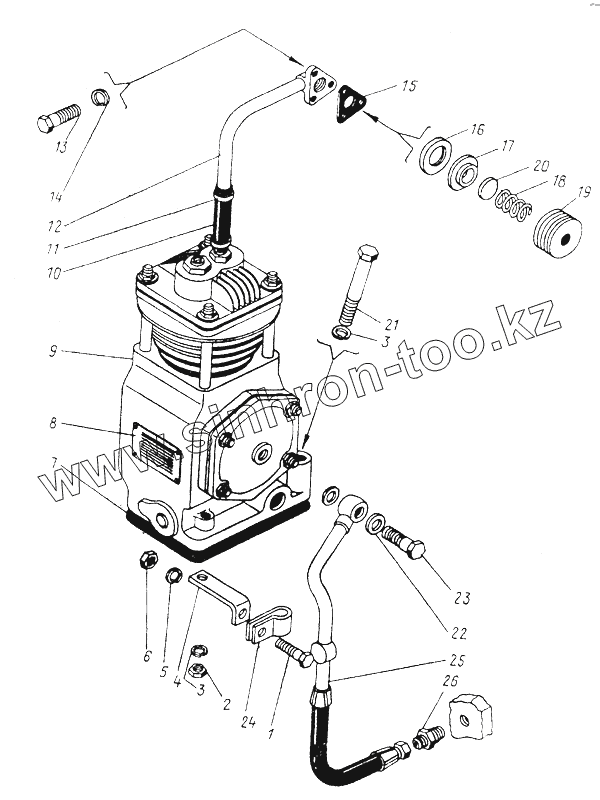

ТО-30.43.02.000

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
ТО-30.43.02.000	ТО-30.43.02.000		Установка компрессора
1	М6х16.7798		Болт
2	М10.5915		Гайка
3	10.6402		Шайба
4	240-3509159		Скоба
5	6.6402		Шайба
6	М6.5915		Гайка
7	240-3509037-А		Прокладка
8	240-3509104-Б		Табличка
9	А29.01.000		Компрессор
10	18-30-50-10		Рукав-деталь
11	ХС-26-П29		Хомут стяжной Ш26 мм
12	240-3509210		Труба воздухоподводящая
13	М8Х25.7796		Болт
14	8.6402		Шайба
15	240-3509157		Прокладка
16	А29.01.057		Прокладка
17	А29.01.062		Седло клапана
18	А29.01.055		Пружина
19	А29.01.058		Корпус впускного клапана
20	А29.01.061		Клапан
21	М10x65.7795		Болт
22	35-1104788		Прокладка
23	36-1104787		Болт штуцера
24	240-3509158		Хомут
25	240-3509150		Маслопровод
26	240-3509232		Штуцер
