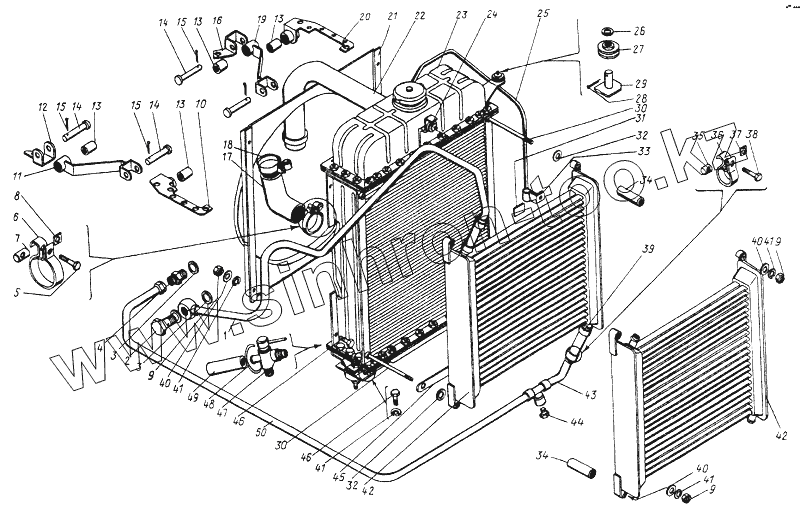

Каталог запасных частей к технике: ОЗП ТО-30. ТО-30.41.02.000. Система охлаждения
ТО-30.41.02.000
1
2
3
3
4
5
6
7
8
9
9
9
10
11
12
13
13
13
13
14
14
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
34
34
35
36
37
38
39
40
40
40
41
41
41
41
42
42
43
44
45
46
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТО-30.41.02.000 | ТО-30.41.02.000 | Система охлаждения | |
| 1 | ТО-30.41.02.700 | Маслопровод | |
| 2 | ТО-30.41.02.008 | Болт зажимной | |
| 3 | ТО-30.41.02.012 | Прокладка | |
| 4 | ТО-30.41.02.007 | Штуцер | |
| 5 | М8х35.7798 | Болт | |
| 6 | ТО-30.41.02.503 | Хомут | |
| 7 | ТО-30.41.02.502 | Гайка | |
| 8 | ТО-30.41.02.501 | Шайба | |
| 9 | М8.5915 | Гайка | |
| 10 | ТО-30.41.02.970 | Кронштейн | |
| 11 | ТО-30.41.02.200 | Растяжка | |
| 12 | ТО-30.41.02.001 | Кронштейн | |
| 13 | ЭС12x4.5496 | Трубка | |
| 14 | 6-12x55.9650 | Ось | |
| 15 | 3,2x25.397 | Шплинт | |
| 16 | ТО-30.41.02.002 | Кронштейн | |
| 17 | 50-1303062-Б2 | Шланг патрубка отводящий | |
| 18 | ТО-30.41.02.500-01 | Хомут стяжной | |
| 19 | ТО-30.41.02.100 | Растяжка | |
| 20 | ТО-30.41.02.960 | Кронштейн | |
| 21 | ТО-30.41.02.300 | Диффузор | |
| 22 | 70Л-1303001 | Шланг патрубка подводящий | |
| 23 | ТО-30.41.02.950 | Радиатор водяной | |
| 24 | ТО-30.41.02.600 | Кронштейн | |
| 25 | 8x1,8 | Трубка поливинилхлоридная маслобензостойкая | |
| 26 | 10.11371 | Шайба | |
| 27 | ТО-30.41.02.601 | Ролик | |
| 28 | 2,5x25.397 | Шплинт | |
| 29 | ТО-30.41.02.900 | Кронштейн | |
| 30 | ТО-30.41.02.011 | Ось | |
| 31 | ТО-30.41.02.013 | Прокладка | |
| 32 | ТО-30.41.02.014 | Шайба | |
| 33 | ТО-30.41.02.003 | Хомутик | |
| 34 | ТО-30.41.02.009 | Втулка | |
| 35 | ТО-30.41.01.402 | Гайка | |
| 36 | ТО-30.41.01.403 | Хомут | |
| 37 | ТО-30.41.01.401 | Шайба | |
| 38 | М6х25.7798 | Болт | |
| 39 | ТО-30.41.01.400-02 | Хомут стяжной | |
| 40 | 8.11371 | Шайба | |
| 41 | 8.6402 | Шайба | |
| 42 | 707.1405010 | Радиатор масляный | |
| 43 | 14x23,5-10.10362 | Рукав | |
| 44 | ТО-30.34.00.037 | Пробка | |
| 45 | ТО-30.41.02.004 | Планка | |
| 46 | М8х16.7798 | Болт | |
| 47 | Кр.2 | Кран | |
| 48 | 1.0-П.3282 | Проволока | |
| 49 | 12x19-6,3.10362 | Рукав | |
| 50 | ТО-30.41.02.800 | Маслопровод |
