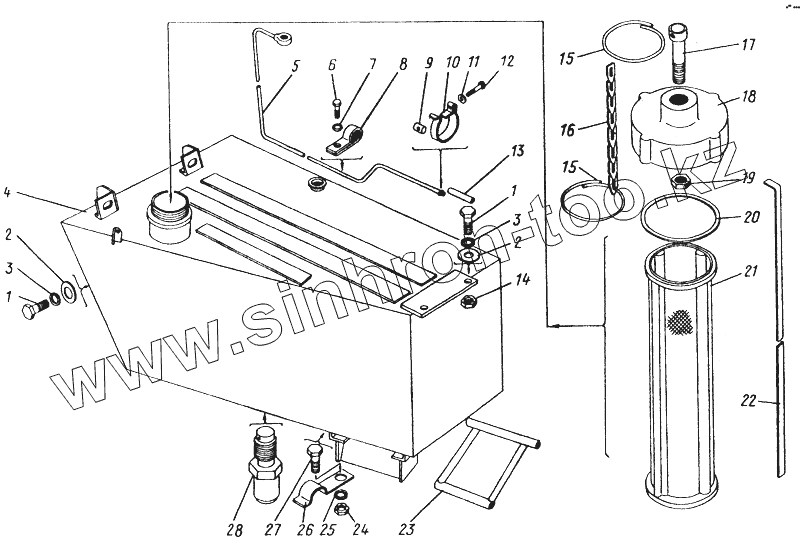

Каталог запасных частей к технике: ОЗП ТО-30. ТО-30.41.00.000. Система топливная

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
ТО-30.41.00.000	ТО-30.41.00.000		Установка силовая
1	М12x25.7796		Болт
2	12.6402		Шайба
3	12.11371		Шайба
4	ТО-30.41.01.100		Бак топливный
5	ТО-30.41.01.300		Трубопровод
6	М8х16.7796		Болт
7	8.6402		Шайба
8	У20104А-41.03.002		Хомутик
9	ТО-30.41.01.402		Гайка
10	ТО-30.41.01.400-01		Хомут
11	ТО-30.41.01.401		Шайба
12	М6х25.7798		Болт
13	12x19-6,3.10362		Рукав
14	М12.5915		Гайка
15	ТО-6А.41.03.131		Кольцо
16	ТО-6А.41.03.130		Цепочка
17	ТО-6А.41.03.122		Ушко
18	ТО-6А.41.03.121		Пробка
19	М8.5915		Гайка
20	ТО-6А.41.03.102		Прокладка
21	ТО-6А.1.41.03.140		Фильтр
22	ТО-30.41.01.101		Линейка
23	ТО-30.41.01.110		Подножка
24	М8.5915		Гайка
25	8.6402		Шайба
26	ТО-30.41.01.102		Клипса
27	М8х20.7796		Болт
28	ТО-30.41.01.103		Штуцер

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
