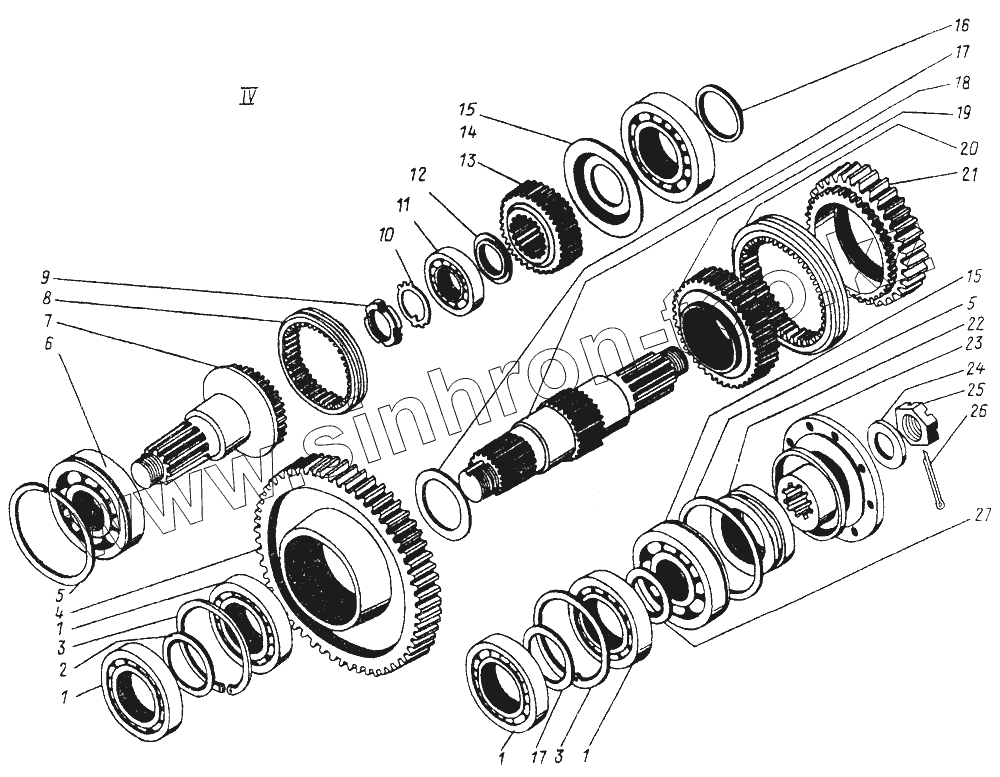

Каталог запасных частей к технике: ОЗП ТО-30. ТО-30.35.00.000. Установка ГМКП
1
1
1
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | PN-69/M-86100 (6214) | Шарикоподшипник | |
| 2 | 606-00.028 | Прокладка | |
| 3 | WE-125.9301 | Кольцо замковое пружинящее | |
| 4 | 605-1.00.007 | Шестерня | |
| 5 | PN-68/M-86491 (R140) | Кольцо замковое пружинящее | |
| 6 | PN-69/M-86100 (6313) | Шарикоподшипник | |
| 7 | 605-1.00.002 | Валик отключаемый | |
| 8 | 606.10.025 | Каретка | |
| 9 | PN-59/M-82471 (M36x1,5) | Гайка круглая | |
| 10 | PN-59/M-82016(36) | Шайба отгибная | |
| 11 | PH-69/M-86100 (6308) | Шарикоподшипник | |
| 12 | 605-1.00.003 | Шайба | |
| 13 | 606.10.002 | Шестерня ведомого валика | |
| 14 | 605-1.00.005 | Шайба установочная | |
| 15 | PN-69/M-86100 (6411) | Шарикоподшипник | |
| 16 | 605-1.00.006 | Прокладка | |
| 17 | 606.00.028 | Прокладка | |
| 18 | 605-1.00.001 | Валик ведомый | |
| 19 | 606.10.019 | Шестерня | |
| 20 | 606.10.021 | Каретка | |
| 21 | 606.00.018 | Шестерня z=39 | |
| 22 | 606.00.088 | Кожух | |
| 23 | 606.00.040 | Фланец | |
| 24 | 606.00.072 | Шайба | |
| 25 | 606.00.071 | Гайка | |
| 26 | PN-68/M-82001 (8-4x55) | Шплинт | |
| 27 | 606.00.027 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
