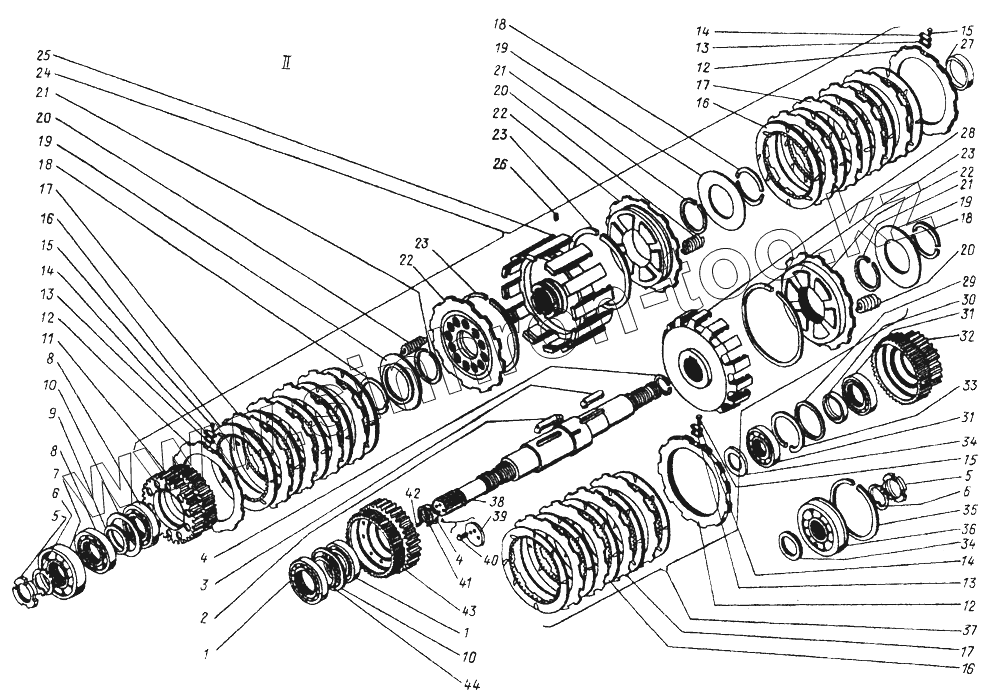

Каталог запасных частей к технике: ОЗП ТО-30. ТО-30.35.00.000. Установка ГМКП
1
1
2
3
4
4
5
5
6
6
7
8
8
9
10
10
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
24
25
26
27
28
29
30
31
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | PN-69/M-86100(6013) | Шарикоподшипник | |
| 2 | 605.00.048 | Шпонка специальная | |
| 3 | 605.00.047 | Шпонка специальная | |
| 4 | 605.00.045 | Кольцо уплотнительное | |
| 5 | 606.00.106 (M48x1,5) | Гайка круглая | |
| 6 | 606.00.020 | Шайба отгибная | |
| 7 | PN-69/M-86100(6311) | Шарикоподшипник | |
| 8 | PN-69/M-86100(6211) | Шарикоподшипник | |
| 9 | 605.00.021 | Кольцо | |
| 10 | WE-100.13943 | Кольцо замковое пружинящее | |
| 11 | 605.00.040 | Шестерня z=32 | |
| 12 | 605.01.003 | Диск упорный | |
| 13 | 605.01.009 | Сухарь | |
| 14 | 605.01.018 | Подкладка прямоугольная | |
| 15 | PN-58/M-82117 (M6x16) | Болт | |
| 16 | 605.01.010 | Диск ведомый | |
| 17 | 605.01.016 | Диск ведущий | |
| 18 | 605.01.007 | Кольцо замковое пружинящее | |
| 19 | 605.01.005 | Кольцо упорное | |
| 20 | 605.01.004 | Пружина | |
| 21 | 605.01.011 | Кольцо уплотнительное | |
| 22 | 605.01.002 | Поршень муфты | |
| 23 | 605.01.006 | Кольцо уплотнительное | |
| 24 | 605.02.000 | Муфта фрикционная двойная | |
| 25 | 605.02.001 | Корпус | |
| 26 | 605.01.008 | Дроссель | |
| 27 | 606.00.009 | Втулка | |
| 28 | 605.01.001 | Корпус | |
| 29 | 606.00.004 | Втулка | |
| 30 | 606.00.008 | Втулка | |
| 31 | PN-55/M-86182 (1210(42210)) | Подшипник качения | |
| 32 | 605.00.025 | Шестерня | |
| 33 | WE-90.13943 | Кольцо замковое пружинящее | |
| 34 | 605.00.026 | Кольцо | |
| 35 | PN-68/M-8691 R130 | Кольцо замковое пружинящее | |
| 36 | PN-68/M-86100 (6410(50410)) | Шарикоподшипник | |
| 37 | 605.01.000 | Муфта фрикционная | |
| 38 | 605.00.044 | Валик ведущий | |
| 39 | 605.00.016 | Шайба | |
| 40 | 605.00.096 | Дроссель | |
| 41 | 605.00.046 | Кольцо упорное | |
| 42 | RKIY-1/4".3112 | Пробка | |
| 43 | 605.00.050 | Шестерня z=33 | |
| 44 | 605.00.022 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
