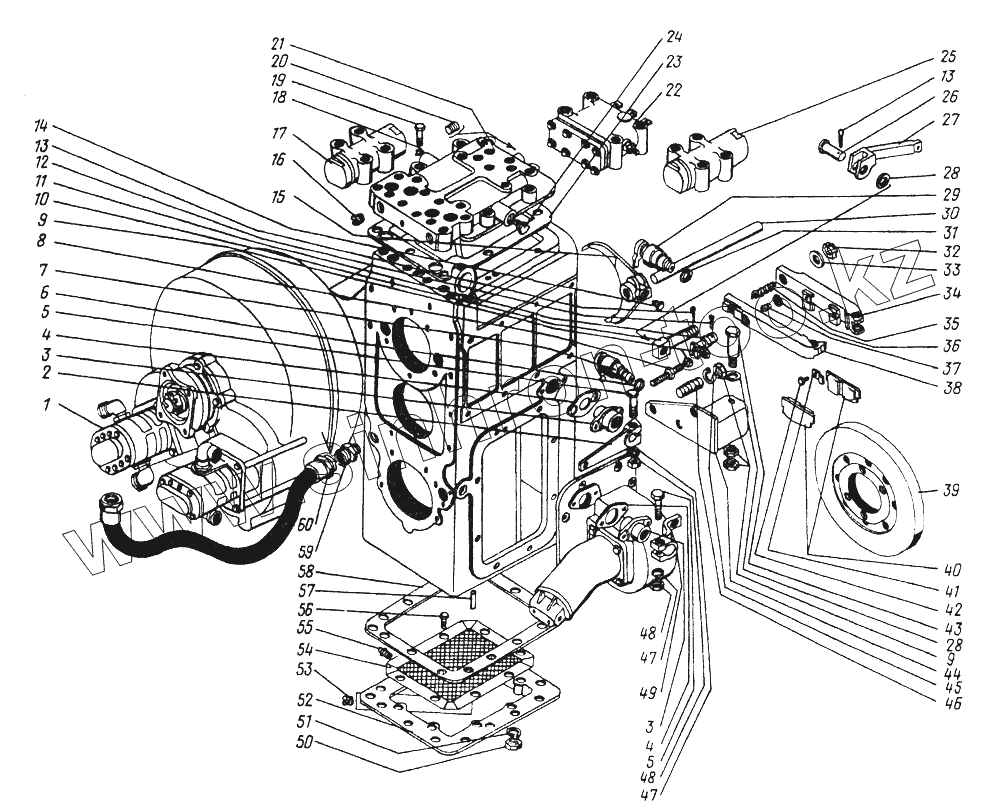

Каталог запасных частей к технике: ОЗП ТО-30. ТО-30.35.00.000. Установка ГМКП
1
2
3
3
4
4
5
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | И35.605-1 | Гидротрансформатор | |
| 2 | 605-3.00.011 | Рычаг | |
| 3 | 606.00.051 | Крышка | |
| 4 | 606.00.052 | Прокладка | |
| 5 | PN-58/M-82117 (М10x50-8.8) | Болт | |
| 6 | PN-60/M-86961 (19,2x3) | Кольцо уплотнительное | |
| 7 | 606.00.050 | Водило | |
| 8 | ТО-30.35.00.009 | Болт | |
| 9 | М12.5915 | Гайка | |
| 10 | ТО-30.35.00.004 | Палец | |
| 11 | ТО-30.35.00.900 | Ограничитель | |
| 12 | 2x16.397 | Шплинт | |
| 13 | 4x32.397 | Шплинт | |
| 14 | 606.00.057 | Болт стопорный | |
| 15 | 605-1.00.008 | Вилка | |
| 16 | 605.00.073 | Пробка | |
| 17 | 605.05.000 | Клапан поддерживающий | |
| 18 | PN-65/M-82029(12,2) | Шайба пружинная | |
| 19 | PN-58/M-82117 (М12x50-8-8) | Болт | |
| 20 | RKIY-1/8".3112 | Пробка | |
| 21 | 605.00.120 | Плита | |
| 22 | 605.03.000 | Корпус золотника | |
| 23 | 605.00.023 | Прокладка | |
| 24 | 605.00.097 Stb 3/4" | Пробка | |
| 25 | 605.04.000 | Регулятор давления | |
| 26 | 16x50.9650 | Ось | |
| 27 | ТО-30.35.00.003 | Рычаг | |
| 28 | 16.11371 | Шайба | |
| 29 | 605-1.00.020 | Водило в сборе | |
| 30 | 607.00.022 | Шток переключения передачи | |
| 31 | PN-60/M-86961 (19,2x3) | Кольцо уплотнительное | |
| 32 | М16.5919 | Гайка | |
| 33 | ТО-30.35.00.006 | Шайба | |
| 34 | ТО-30.35.00.300 | Щека | |
| 35 | ТО-30.35.00.005 | Пружина | |
| 36 | ТО-30.35.00.001 | Втулка | |
| 37 | ТО-30.35.00.002 | Пружина | |
| 38 | ТО-30.35.00.200 | Щека | |
| 39 | ТО-30.35.00.012 | Диск | |
| 40 | ТО-30.35.00.400 | Накладка | |
| 41 | ТО-30.35.00.007 | Скоба | |
| 42 | М6х16.7798 | Болт | |
| 43 | ТО-30.35.00.013 | Болт | |
| 44 | ТО-30.35.00.600 | Кронштейн | |
| 45 | 12.6402 | Шайба | |
| 46 | М12x65.22034 | Шпилька | |
| 47 | PN-65/M-82029(10,2) | Шайба пружинная | |
| 48 | PN-58/M-82144(M10-5) | Гайка | |
| 49 | ТО-30.35.00.100 | Рычаг | |
| 50 | PN-58/M-82144(M12-5) | Гайка | |
| 51 | PN-65/M-82029(12,2) | Шайба пружинная | |
| 52 | 606-15.000 | Крышка | |
| 53 | 606.05.020 | Пробка магнитная | |
| 54 | 606.15.010 | Сетка | |
| 55 | КГЗ/4".12720 | Пробка | |
| 56 | 3М8х14.7798 | Болт | |
| 57 | PN-60/M-82131(М12x30-5,0) | Шпилька | |
| 58 | 606.00.064 | Прокладка | |
| 59 | 606.00.101 | Штуцер | |
| 60 | 605.10.150 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
