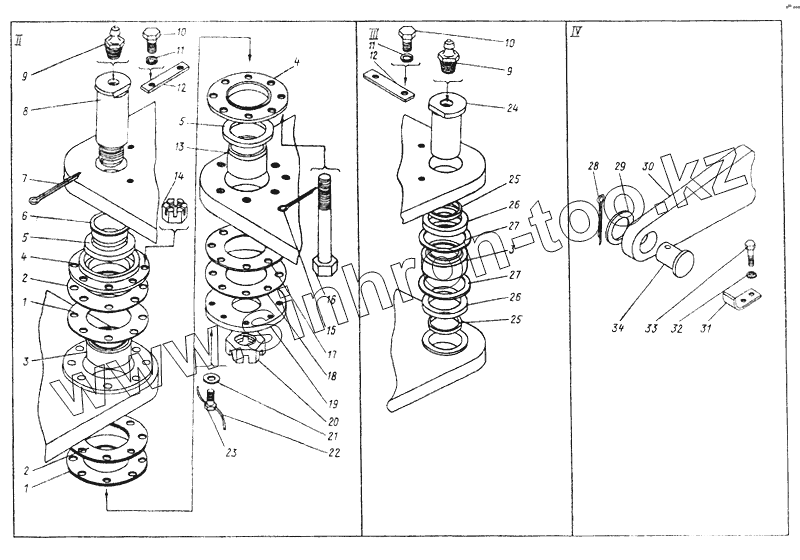

Каталог запасных частей к технике: ОЗП ТО-30. ТО-30.11.00.000. Рама
1
1
2
2
3
3
4
4
5
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТО-30.11.00.006 | Прокладка | |
| 2 | ТО-30.11.00.006-01 | Прокладка | |
| 3 | ШСЛ60-К | Подшипник | |
| 4 | ТО-30.11.00.005 | Крышка | |
| 5 | 1.1-75x100.8752 | Манжета | |
| 6 | ТО-30.11.00.004 | Втулка | |
| 7 | 8x80.397 | Шплинт | |
| 8 | ТО-30.11.00.001 | Палец | |
| 9 | 1.3.19853 | Масленка | |
| 10 | М12x25.7798 | Болт | |
| 11 | 12.6402 | Шайба | |
| 12 | ТО-30.11.00.003 | Ригель | |
| 13 | ТО-30.11.00.007 | Втулка | |
| 14 | Д-561В.60.00.006 | Гайка | |
| 15 | 3,2x32.397 | Шплинт | |
| 16 | 2М12x75.7798 | Болт | |
| 17 | ТО-30.11.00.008 | Прокладка | |
| 18 | ТО-30.11.00.008-01 | Прокладка | |
| 19 | ТО-30.11.00.009 | Шайба | |
| 20 | М12.5918 | Гайка | |
| 21 | 12.11371 | Шайба | |
| 22 | 1,0-11.3282 | Проволока | |
| 23 | 3М12x30.7798 | Болт | |
| 24 | ТО-30.11.00.002 | Палец | |
| 25 | ТО-30.11.00.011 | Втулка | |
| 26 | 1.1-65x90.8752 | Манжета | |
| 27 | 1А90.13941 | Кольцо | |
| 28 | 6,3x50.397 | Шплинт | |
| 29 | 1.40.9649 | Шайба | |
| 30 | ТО-30.11.00.012 | Упор | |
| 31 | ТО-30.11.00.013 | Пружина | |
| 32 | 6.6402 | Шайба | |
| 33 | М6х16.7798 | Болт | |
| 34 | 6-40x80.9650 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
