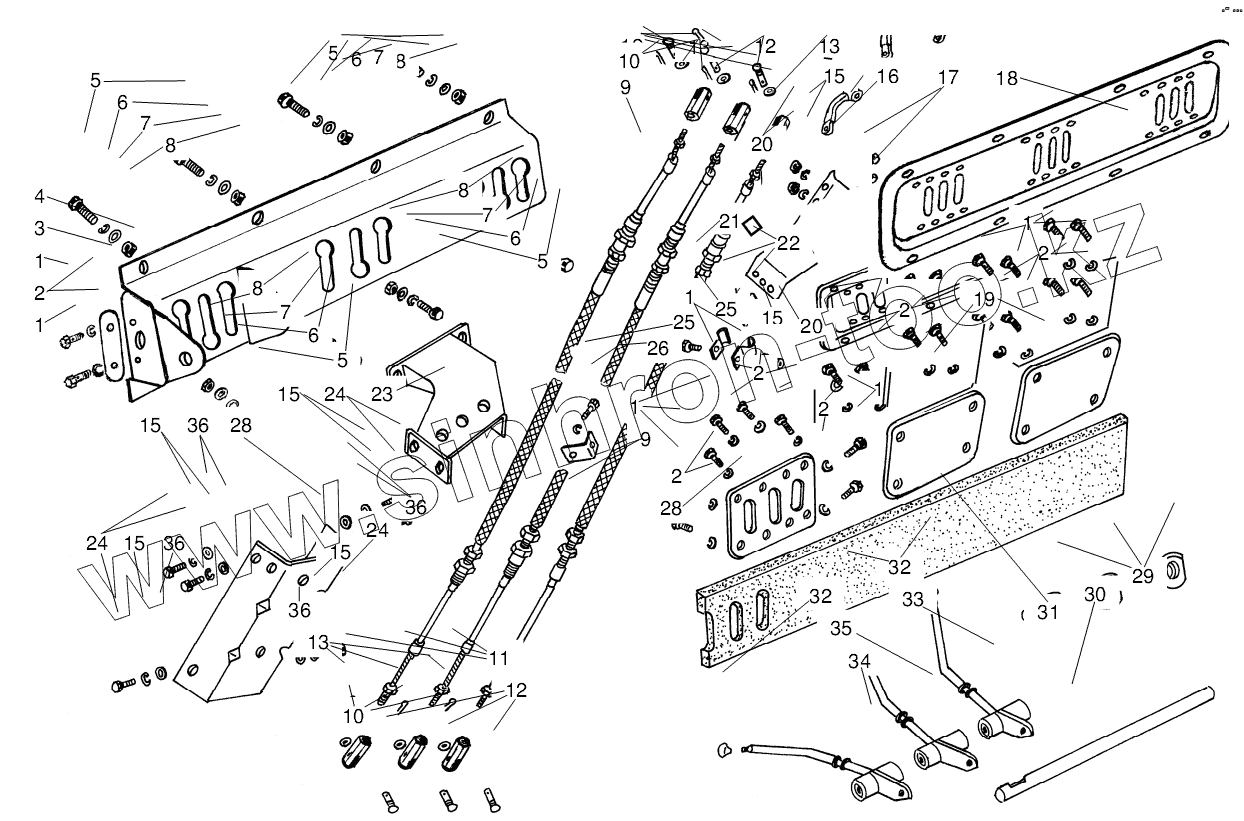

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец". 95-6450 установка управления распределителем
1
1
1
1
1
2
2
2
2
2
2
3
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
10
10
11
12
12
13
13
13
15
15
15
15
15
15
16
17
18
19
20
20
21
22
23
24
24
24
25
25
26
28
28
29
30
31
32
32
33
34
35
36
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М16.6gх12 | Болт | |
| 2 | 6.6Г | Шайба | |
| 3 | ТБМ-6450012 | Держатель | |
| 4 | 95-6450030 | Панель | |
| 5 | М8.6gх20 | Болт | |
| 6 | 8.01.08КП | Шайба | |
| 7 | 8.65Г | Шайба | |
| 8 | М8.6Н6 | Гайка | |
| 9 | 23.588.1.1.300-08 | Трос дистанционного управления | |
| 10 | 95-6450013 | Вилка | |
| 11 | 2,5х16 | Шплинт | |
| 12 | 95-6450016 | Палец | |
| 13 | 6.01.08КП | Шайба | |
| 14 | 95-6450019 | Рычаг | |
| 15 | 10.65Г | Шайба | |
| 16 | 95-6450050 | Кронштейн | |
| 17 | М10.6gх110 | Болт | |
| 18 | ТБМ-6450020 | Панель декоративная | |
| 19 | 95-6450018 | Крышка | |
| 20 | М10.6Н6 | Гайка | |
| 21 | ТБ-7416033 | Амортизатор | |
| 22 | ТБМ-3447104 | Скоба | |
| 23 | 95-6450040 | Кронштейн | |
| 24 | М10.6gх22 | Болт | |
| 25 | М12.6gх40 | Болт | |
| 26 | 95-6450021 | Опора | |
| 27 | ТБМ-6450018 | Крышка | |
| 28 | 95-6450017 | Кожух | |
| 29 | 95-6450015 | Чехол | |
| 30 | ТБМ-6450016 | Палец | |
| 31 | 95-6450014 | Уплотнитель | |
| 32 | 55-51-сб.13 | Рукоятка | |
| 33 | 95-6450250 | Рукоятка | |
| 34 | 95-6450270 | Рукоятка | |
| 35 | 95-6450250-01 | Рукоятка | |
| 36 | 10.01.08КП | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
