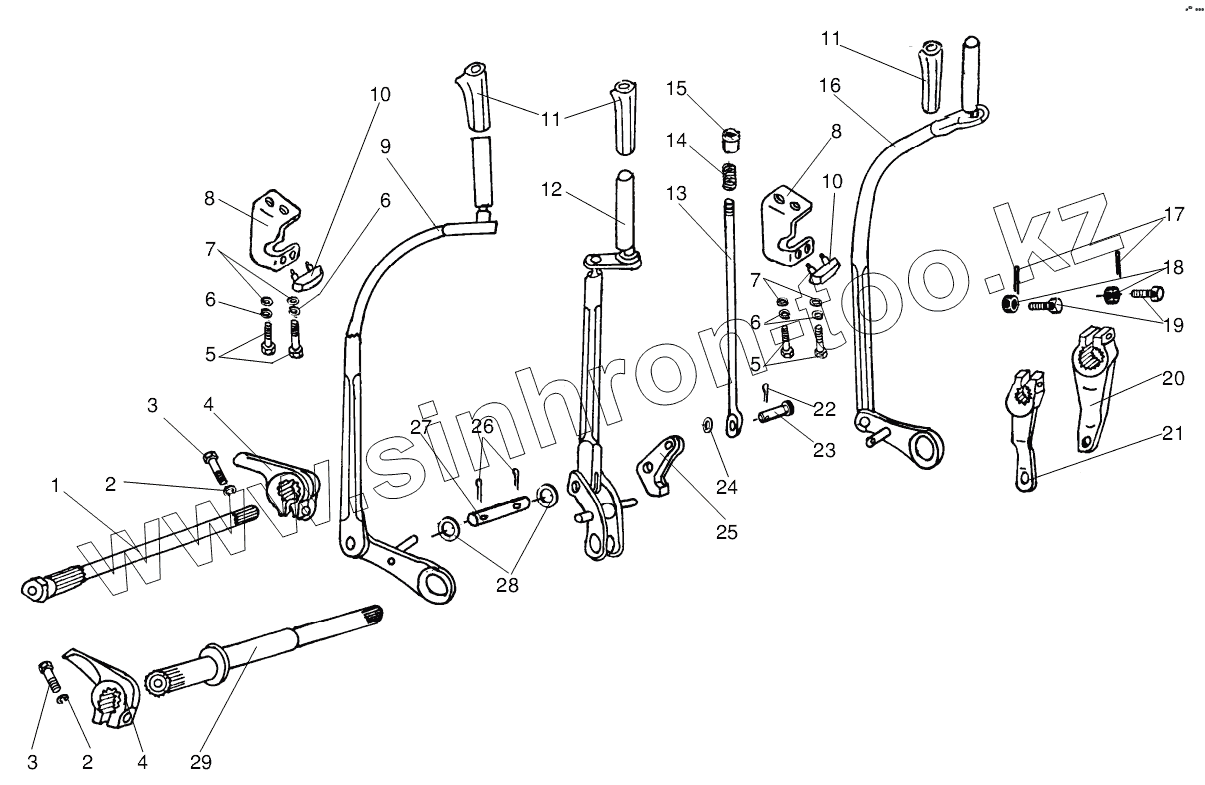

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец". 95-6401 Установка переднего мостика
1
2
2
3
3
4
4
5
5
6
6
6
7
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 95-6401050 | Валик | |
| 2 | 10.65Г | Шайба | |
| 3 | М10.6GХ45 | Болт | |
| 4 | 95-6401022 | Поводок | |
| 5 | М8.6gх20 | Болт | |
| 6 | 8.65Г | Шайба | |
| 7 | 8.01 | Шайба | |
| 8 | 95-6401018 | Упор рычага | |
| 9 | 95-6401030 | Рычаг левый | |
| 10 | 55-25-420 | Амортизатор | |
| 11 | А13.19.001 | Рукоятка | |
| 12 | 95-6401110 | Рычаг тормоза | |
| 13 | 95-6401103 | Тяга | |
| 14 | 55-17-27 | Пружина | |
| 15 | А13.19.002 | Кнопка | |
| 16 | 95-6401070 | Рычаг правый | |
| 17 | 2,5х25 | Шплинт | |
| 18 | М10.6Н | Гайка | |
| 19 | 95-6401012 | Болт | |
| 20 | 55-17-469 | Рычаг | |
| 21 | 55-17-468 | Рычаг | |
| 22 | 2х12 | Шплинт | |
| 23 | 55-1310028 | Палец | |
| 24 | 6.01 | Шайба | |
| 25 | 95-6401101 | Собачка | |
| 26 | 4х32 | Шплинт | |
| 27 | 16.01 | Шайба | |
| 28 | 95-6401102 | Ось собачки | |
| 29 | 95-6401090 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
