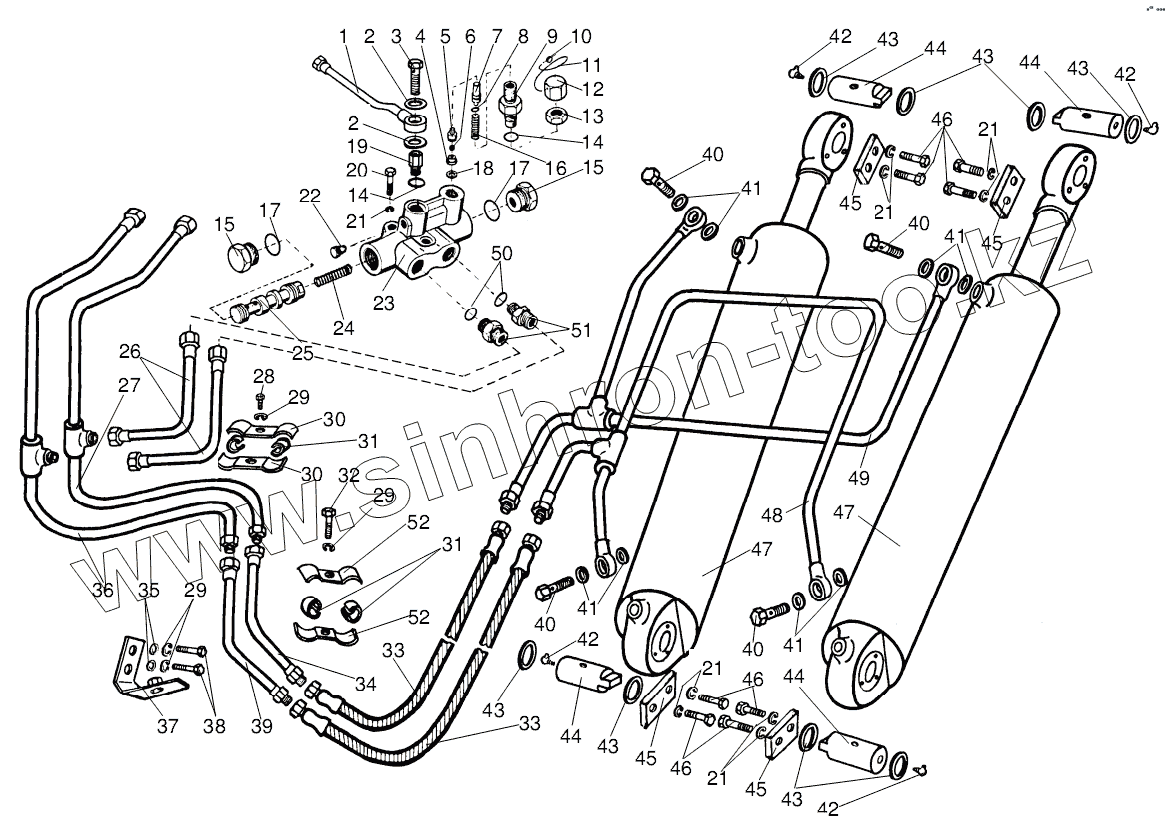

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец". 95-4544 Гидропривод погрузочного оборудования
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
17
18
19
20
21
21
21
21
21
22
23
24
25
26
27
28
29
29
29
30
30
31
31
32
33
33
34
35
36
37
38
39
40
40
40
40
41
41
41
41
42
42
42
42
43
43
43
43
43
43
44
44
44
44
45
45
45
45
46
46
46
47
47
48
49
50
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТБМ-7418220 | ТБМ-7418220 | Гидроклапан предохранительный | |
| 1 | 95-4615150-Б | Трубопровод сливной | |
| 2 | Н.036.28.003 | Шайба | |
| 3 | Н.036.27.007 | Болт поворотного угольника | |
| 4 | ТБМ-7418223 | Гнездо | |
| 5 | ТБМ-7418226 | Направляющая | |
| 6 | 5,556-200 | Шарик | |
| 7 | ТБМ-7418225 | Упор | |
| 8 | 008-012-25-1-2 | Кольцо | |
| 9 | ТБМ-7418224 | Корпус | |
| 10 | 10/65 | Пломба | |
| 11 | 0,7-0-4 | Проволока | |
| 12 | 55-47-669-Б | Колпачок | |
| 13 | 55-47-668-Б | Гайка | |
| 14 | 018-022-25-1-2 | Кольцо | |
| 15 | ТБМ-7418217 | Пробка | |
| 16 | Т30-3405024 | Пружина | |
| 17 | 032-037-30-1-2 | Кольцо | |
| 18 | 55-47-585-Б | Шайба | |
| 19 | 95-4544012 | Переходник | |
| 20 | М12.6gх65.88.35 | Болт | |
| 21 | 12.65Г | Шайба | |
| 22 | КГ1/845 | Пробка | |
| 23 | ТБМ-7418221 | Корпус | |
| 24 | А21-27 | Пружина | |
| 25 | ТБМ-7418212 | Золотник | |
| 26 | 95-4516140 | Трубопровод напорный | |
| 27 | 95-4617320-Б | Трубопровод напорный | |
| 28 | М10.6gх20.88.35 | Болт | |
| 29 | 10.65Г | Шайба | |
| 30 | ТБ-7416028 | Скоба | |
| 31 | ТБМ-7416034 | Втулка | |
| 32 | М10.6gх45.88.35 | Болт | |
| 33 | Н.36.85.740 | Рукав высокого давления II-16 армированный | |
| 34 | 95-4617310 | Трубопровод напорный | |
| 35 | 10.01.08КП.019 | Шайба | |
| 36 | 95-4617200-Б | Трубопровод напорный | |
| 37 | 95-4544020 | Кронштейн | |
| 38 | М10.6gх25.88.35 | Болт | |
| 39 | 95-4617210 | Трубопровод напорный | |
| 40 | Н.036.27.013 | Болт поворотного угольника | |
| 41 | Н.036.28.004 | Шайба | |
| 42 | 2.3.90.Ц6 | Масленка | |
| 43 | 55-47-230-Б | Втулка | |
| 44 | 55-47-228-А | Палец | |
| 45 | 55-31-311 | Планка | |
| 46 | М12.6gх25.88.35 | Болт | |
| 47 | Ц100х400.160.001 | Гидроцилиндр | |
| 48 | 55-47-сб.8-Б | Трубопровод | |
| 49 | 55-47-сб.9-В | Трубопровод напорный | |
| 50 | 022-027-30-1-2 | Кольцо | |
| 51 | Н.036.04.011 | Штуцер | |
| 52 | ТБ-7416044 | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
