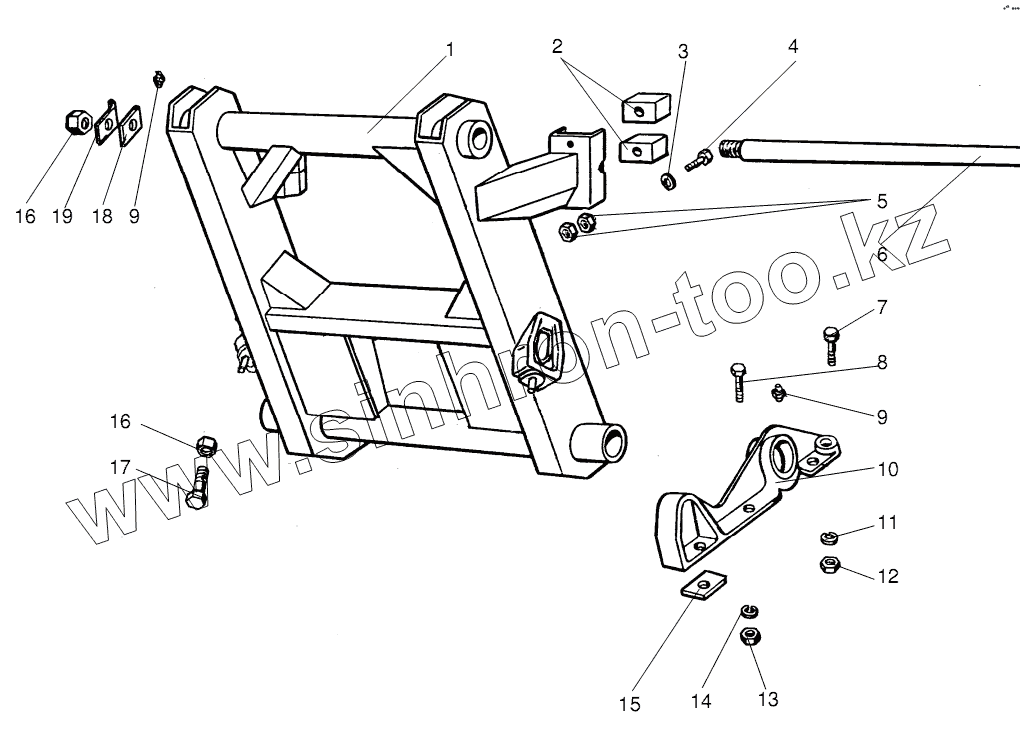

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец". 95-4512 Погрузочное устройство
1
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 55-43-сб.157-А | Рамка | |
| 1 | 55-43-сб155А | Рамка | |
| 2 | 12-33-93 | Буфер | |
| 3 | 12.01.08КП | Шайба | |
| 4 | М12.6gх60.88.35.016 | Болт | |
| 5 | М12.6Н.6 | Гайка | |
| 6 | 40-43-015 | Ось | |
| 7 | 55-43-308 | Болт | |
| 8 | М20.6gх60.58С | Болт | |
| 9 | 1-3.Ц.6 | Масленка | |
| 10 | 95-43-160 | Кронштейн правый | |
| 10 | 95-43-161 | Кронштейн левый | |
| 11 | 24.65Г | Шайба | |
| 12 | М24х1,5.6Н.6 | Гайка | |
| 13 | М20.6Н.6 | Гайка | |
| 14 | 20.65Г | Шайба | |
| 15 | 55-4501099 | Шайба | |
| 16 | 55-43-642 | Болт | |
| 17 | 12-41-24 | Гайка | |
| 18 | 40-43-095 | Упор | |
| 19 | 40-43-096 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
