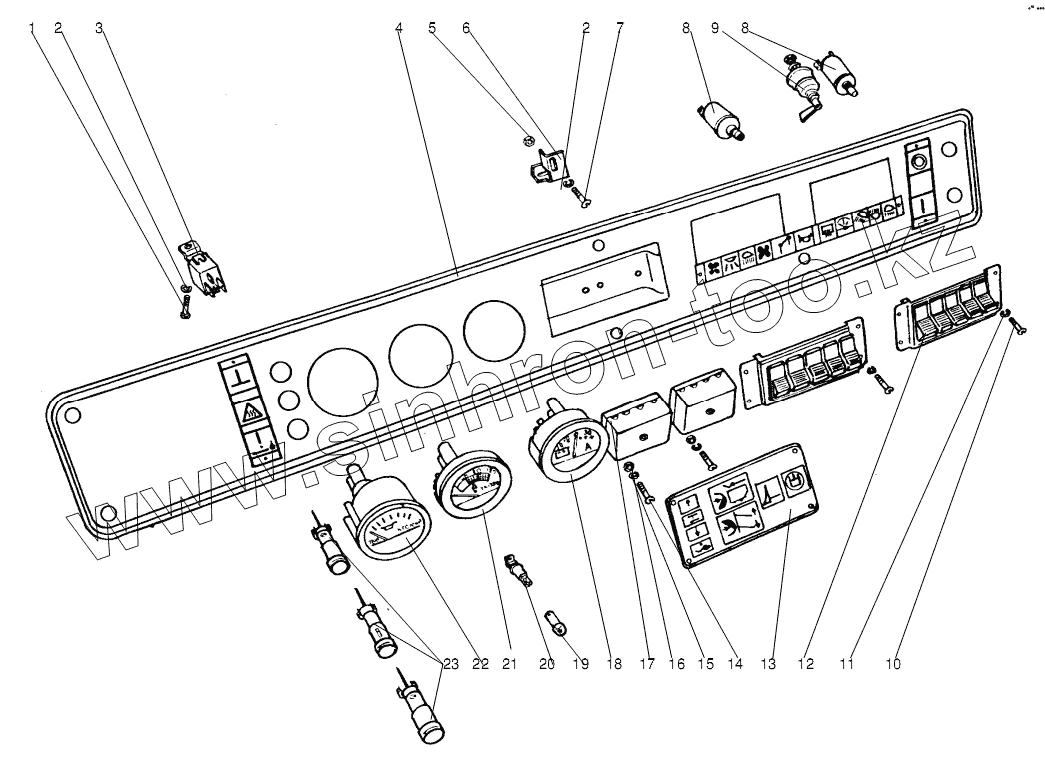

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец". 95-3701110 Панель приборная
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВМ6-6gх30 | Винт | |
| 2 | 6,65Г | Шайба | |
| 3 | 90.3747 | Реле | |
| 4 | 95-3701120 | Панель приборная | |
| 5 | М6.6Н | Гайка | |
| 6 | 95-3700012 | Кронштейн | |
| 7 | ВМ6х6g[16 | Винт | |
| 8 | ВК322 | Включатель | |
| 9 | ВК317-05 | Выключатель | |
| 10 | ВМ4.6gх8 | Винт | |
| 11 | 4.65Г | Шайба | |
| 12 | 53.3710 | Блок клавишных выключателей | |
| 13 | 95-3701020 | Крышка предохранителей | |
| 14 | ВМ5.6gх16 | Винт | |
| 15 | 5.65Г | Шайба | |
| 16 | М5.6Н | Гайка | |
| 17 | ПР11-К | Блок предохранителей | |
| 18 | АП170 | Указатель тока | |
| 19 | А24-2 | Лампа | |
| 20 | ЛВ211-329 | Патрон | |
| 21 | 36.3807.010 | Приемник указателя температуры воды | |
| 22 | 33.3810.010 | Приемник указателя давления масла | |
| 23 | 12.3803 | Контрольная лампа |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
