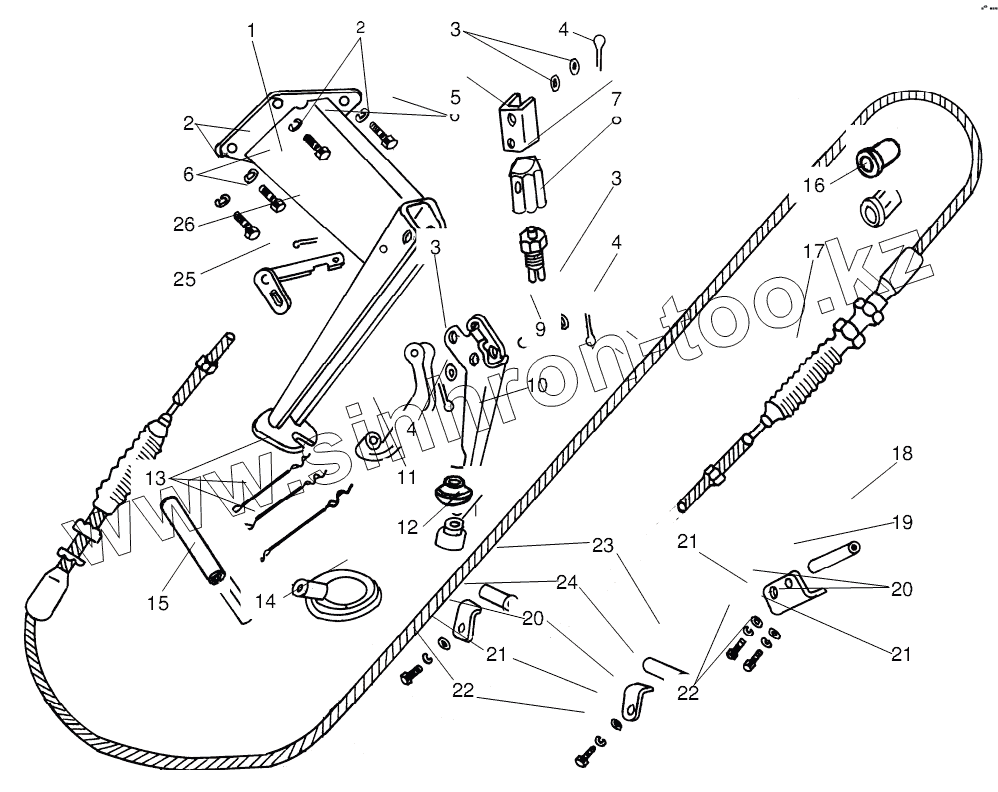

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец". 95-3508 Привод управления стояночным тормозом
1
2
2
3
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 95-3508030Б | 95-3508030Б | Механизм привода стояночного тормоза | |
| 1 | 95-3508040 | Кронштейн | |
| 2 | 12.65Г | Шайба | |
| 3 | 12.01.08КП | Шайба | |
| 4 | 3,2х20 | Шплинт | |
| 5 | 95-3508032 | Фиксатор | |
| 6 | М12.6gх25 | Болт | |
| 7 | 95-3508031Б | Корпус выключателя | |
| 8 | ВК-418А | Выключатель | |
| 9 | 95-3508031 | Ось | |
| 10 | 95-3508050 | Ручка | |
| 11 | 95-3508011 | Проушина | |
| 12 | А13.04.010 | Рукоятка | |
| 13 | 2,0-0-4 | Проволока | |
| 14 | 95-3508017 | Уплотнитель | |
| 15 | 95-35015-02 | Трубка | |
| 16 | 95-3508018 | Чехол | |
| 17 | 23.588.2.1.2.00 | Трос одностороннего действия | |
| 18 | 95-3508015-01 | Трубка | |
| 19 | 95-3508013 | Прижим | |
| 20 | 10.01.08КП | Шайба | |
| 21 | 10.65Г | Шайба | |
| 22 | М10.6gх20 | Болт | |
| 23 | 95-3508015 | Трубка | |
| 24 | 95-3508014 | Прижим | |
| 25 | 95-3508060 | Рычаг с валиком | |
| 26 | 4х40 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
