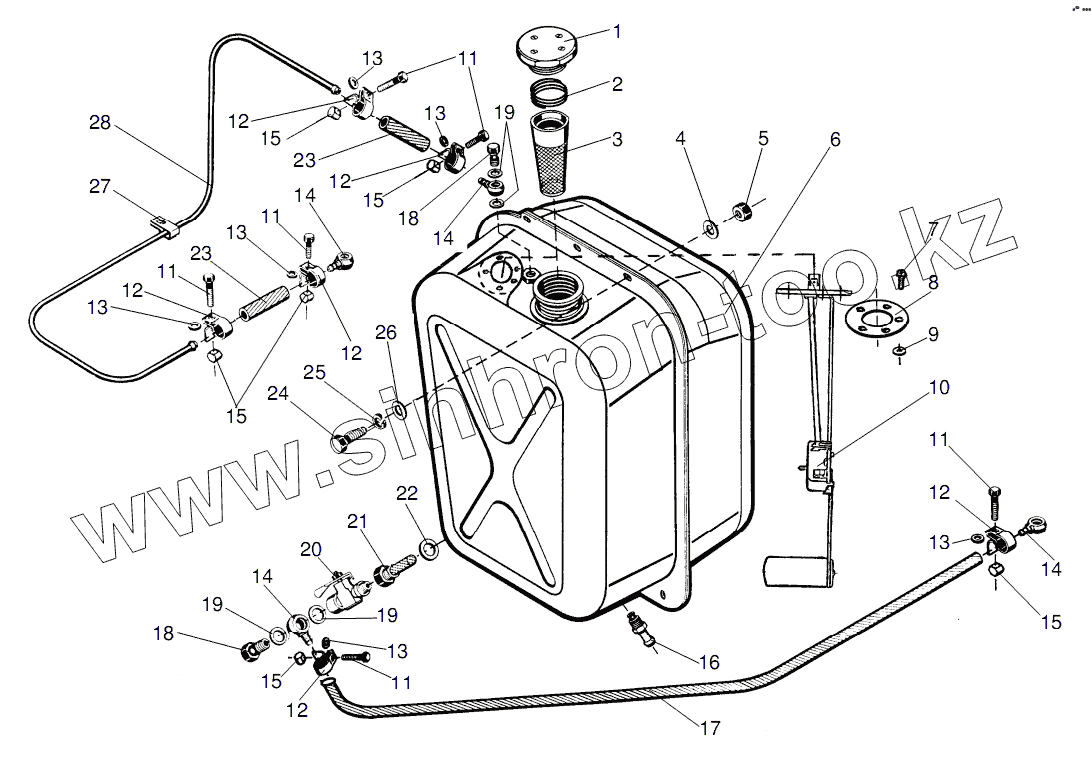

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец". 95-1101 Установка бака топливного
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
13
14
14
14
14
15
15
15
15
15
16
17
18
18
19
19
19
20
21
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 95-1101040 | 95-1101040 | Топливопровод | |
| 95-1101030 | 95-1101030 | Бак топливный с крышкой | |
| 55-26-060 | 55-26-060 | Топливопровод | |
| А23-07.140 | А23-07.140 | Хомут | |
| 1 | 55А-26-070 | Крышка | |
| 2 | 77.50.147.1 | Пружина | |
| 3 | 150.50.026 | Фильтр 160Б | |
| 4 | 12.01 | Шайба | |
| 5 | М12.6Н.6 | Гайка | |
| 6 | 95-1101050 | Бак топливный | |
| 7 | М5.6gх16.88.35 | Винт | |
| 8 | 95-1101032 | Прокладка | |
| 9 | 5.01.08КП | Шайба | |
| 10 | 5212.3827010 | Датчик указателя уровня топлива | |
| 11 | М6.6gх25 | Болт | |
| 12 | А23-07.141 | Лента | |
| 13 | А23-02.164 | Шайба | |
| 14 | 55-26-011 | Угольник | |
| 15 | А23-02.163 | Гайка | |
| 16 | 55-26-027 | Штуцер | |
| 17 | 95-1101041 | Рукав 10х18,5-1,0 | |
| 18 | Д18-051 | Болт | |
| 19 | Д18-055А | Кольцо уплотнительное | |
| 20 | ПП6-1 | Кран | |
| 21 | 40М-26-сб.60 | Переходник | |
| 22 | А61-088 | Прокладка | |
| 23 | 55-1015173 | Шланг | |
| 24 | М12-6gх35 | Болт | |
| 25 | 12.65Г | Шайба | |
| 26 | 55-0000103-Б | Прокладка | |
| 27 | ТБМ-3700012 | Скоба | |
| 28 | 55-26-061 | Топливопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
