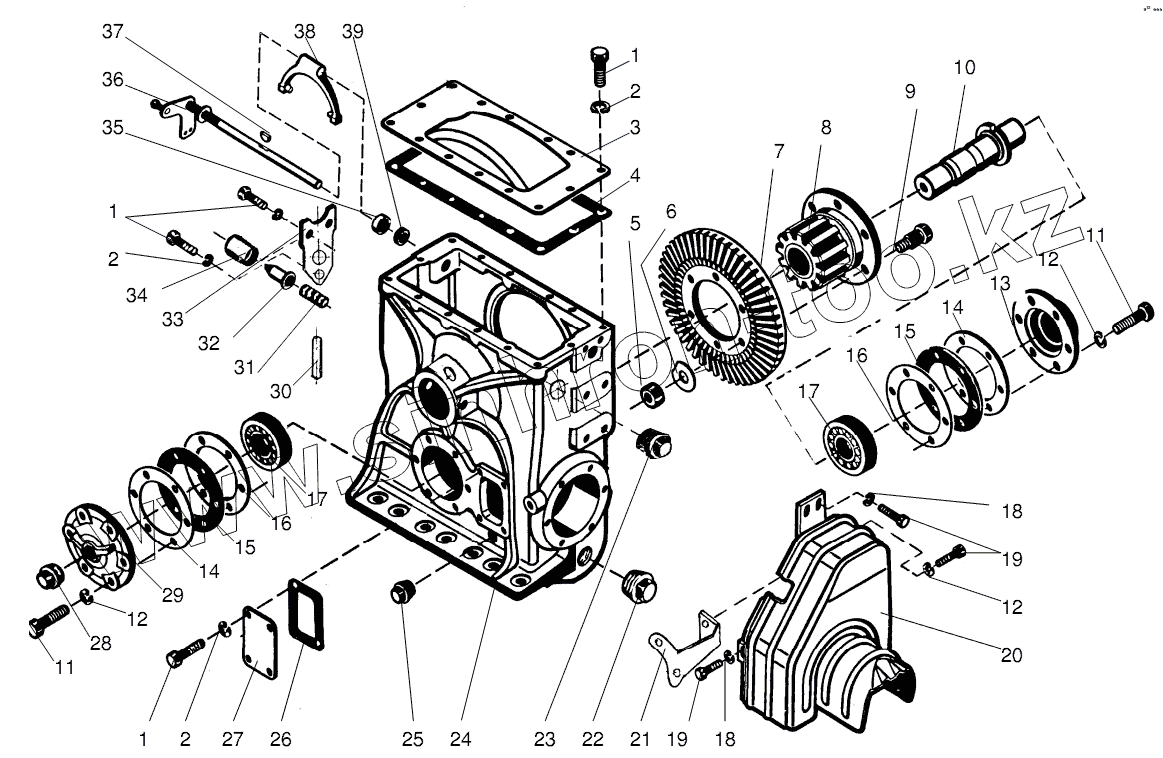

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец". 55-4501 Лебедка
1
1
1
2
2
2
3
4
5
6
7
8
9
10
11
11
12
12
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М10х18 | Болт | |
| 2 | 10.65Г | Шайба | |
| 3 | 55-4501171 | Крышка | |
| 4 | 55-4501013 | Прокладка | |
| 5 | М14х1,5 | Гайка | |
| 6 | 12-18-47 | Шайба | |
| 7 | 55-4501027 | Шестерня | |
| 8 | 55-4501016 | Шестерня | |
| 9 | 55-4501078 | Болт | |
| 10 | 55-4501041-А | Вал | |
| 11 | М12.6gх30 | Болт | |
| 12 | 12.65Г | Шайба | |
| 13 | 55-4501046-А | Крышка правая | |
| 14 | 55-4501044 | Прокладка | |
| 15 | 55-4501045 | Прокладка | |
| 16 | 55-4501043 | Прокладка | |
| 17 | 7610 | Подшипник | |
| 18 | 12.01 | Шайба | |
| 19 | М12х25 | Болт | |
| 20 | 55-4501240-Б | Кожух | |
| 21 | 55-4501260 | Кронштейн | |
| 22 | 55А-12-сб.226 | Пробка магнитная спускная | |
| 23 | 55-12-сб.118 | Пробка | |
| 24 | 55-4501011 | Картер | |
| 25 | КГ 1/8 | Пробка | |
| 26 | 55-1501136 | Прокладка | |
| 27 | 55-4501135 | Крышка | |
| 28 | 95-33-456 | Пробка | |
| 29 | 55-4501042-А | Крышка левая | |
| 30 | 55-4501112-Б | Палец | |
| 31 | А39-233-А | Пружина | |
| 32 | 55-4501133 | Фиксатор | |
| 33 | 55-4501281 | Основание | |
| 34 | 55-4501282 | Втулка | |
| 35 | 55-12-313-А | Обойма | |
| 36 | 55-4501230 | Вал | |
| 37 | 5х9 | Шпонка | |
| 38 | 55-4501270 | Вилка | |
| 39 | 022-028-36 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
