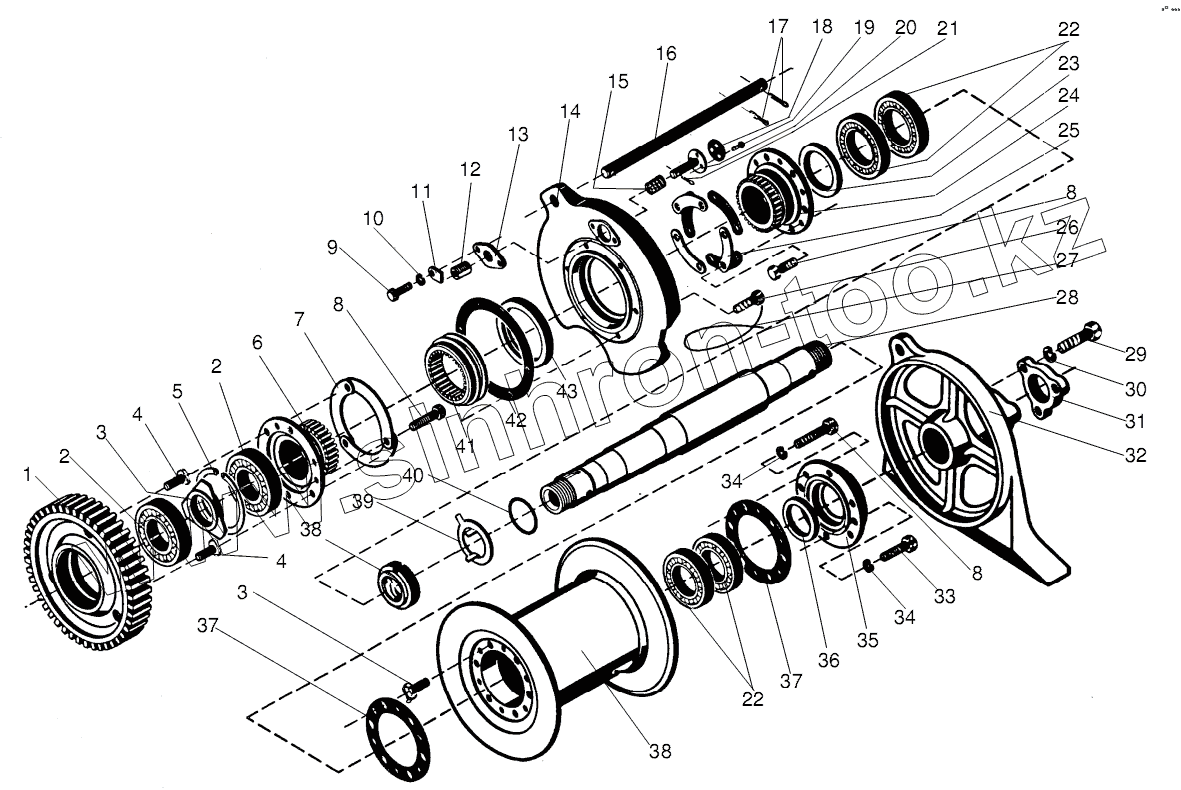

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец". 55-4501 Лебедка
1
2
2
3
3
4
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
37
38
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 55-4501017-I | Шестерня цилиндрическая ведомая | |
| 2 | 217 | Подшипник | |
| 3 | 55-4501019 | Втулка | |
| 4 | 55-4501082-А | Штифт | |
| 5 | 55-4501018 | Кольцо 1А 150 | |
| 6 | 55-4501023-Б | Полумуфта | |
| 7 | 55-4501086 | Планка | |
| 8 | М14.6gх35 | Болт | |
| 9 | М12.6gх30 | Болт | |
| 10 | 12.65Г | Шайба | |
| 11 | 55-4501034 | Шайба стопорная | |
| 12 | 55-4501033 | Втулка | |
| 13 | 55-4501032 | Фланец | |
| 14 | 55-4501038-А3 | Крышка | |
| 15 | 55-17-395 | Пружина | |
| 16 | 55-4501057-В | Ограничитель | |
| 17 | 5х45 | Шплинт | |
| 18 | 55-4501202 | Накладка | |
| 19 | 2-4х10 | Заклепка | |
| 20 | 55-4501140 | Палец | |
| 21 | 3,2х20 | Шплинт | |
| 22 | 120 | Подшипник | |
| 23 | 1,1-100х125 | Манжета | |
| 24 | 55-4501022-Б | Полумуфта | |
| 25 | 55-4501087 | Планка | |
| 26 | 3М14х35 | Болт | |
| 27 | ПЖ 1,4х760 | Проволока | |
| 28 | 55-4501161-Г | Труба | |
| 29 | М18х60 | Болт | |
| 30 | 18.65Г | Шайба | |
| 31 | 55-4501024 | Гайка | |
| 32 | 55-4501091-Б | Опора | |
| 33 | М14х30 | Болт | |
| 34 | 14.65Г | Шайба | |
| 35 | 55-4501083 | Крышка | |
| 36 | 2,1-85х110 | Манжета | |
| 37 | 55-4501088 | Прокладка | |
| 38 | 55-4501081-А | Барабан | |
| 39 | 55-4501116 | Шайба стопорная | |
| 40 | 080-085-30 | Кольцо | |
| 41 | 55-4501021-Б | Муфта | |
| 42 | 55-4501039 | Прокладка | |
| 43 | 2,1-140х170 | Манжета |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
