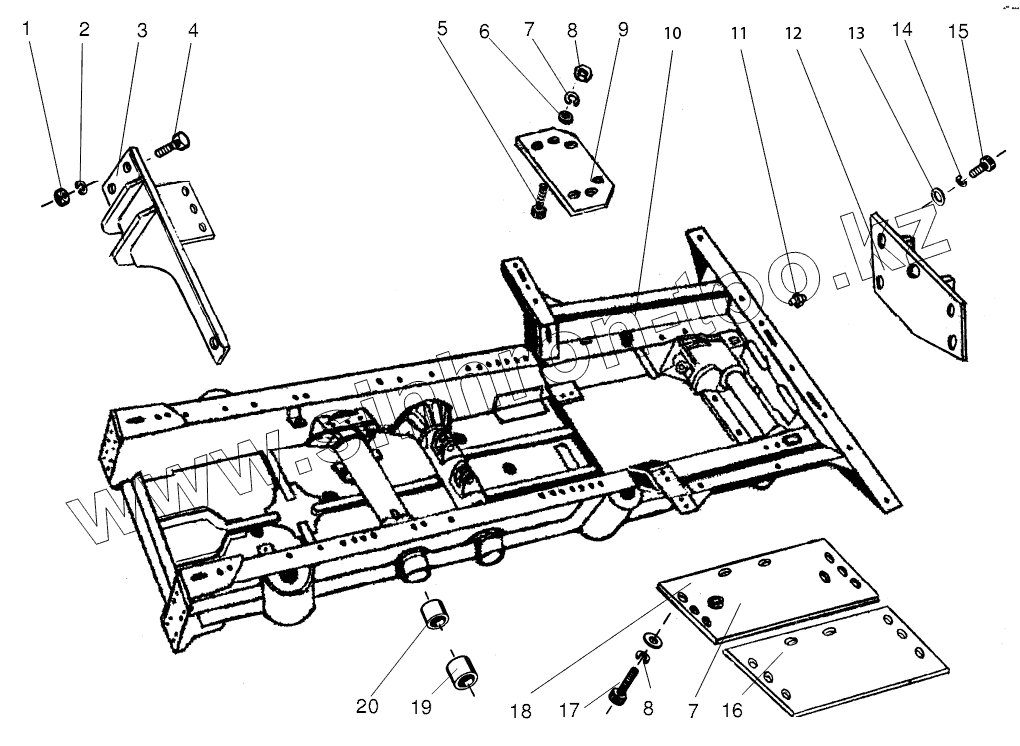

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец". 100Л-2800 Рама
100Л-2800010-05
100Л-2800010
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100Л-2800010-05 | 100Л-2800010-05 | Рама | |
| 100Л-2800010 | 100Л-2800010 | Рама | |
| 1 | М18.6Н.6 | Гайка | |
| 2 | 18.65Г | Шайба | |
| 3 | 55-21сб.176 | Уголок | |
| 4 | М18.6gх50.58С | Болт | |
| 5 | М16.6gх55.88.35.016 | Болт | |
| 6 | 16.01.08КП.019 | Шайба | |
| 7 | 16.65Г.019 | Шайба | |
| 8 | М16.6Н.6016 | Гайка | |
| 9 | 55АМП-21-335 | Пластина | |
| 10 | 100Л-2801010 | Рама трактора | |
| 11 | 55А-21-342 | Пробка | |
| 12 | 95-2800100 | Крышка люка | |
| 13 | 12.01.08КП.019 | Шайба | |
| 14 | 12.65Г.019 | Шайба | |
| 15 | М12.6gх25.88.35 | Болт | |
| 16 | 95-2800150-А | Днище съемное правое | |
| 17 | М16.6gх40.88.35.016 | Болт | |
| 18 | 95-2800200-А | Днище съемное левое | |
| 19 | 55-33-384 | Втулка | |
| 20 | 55-21-383 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
