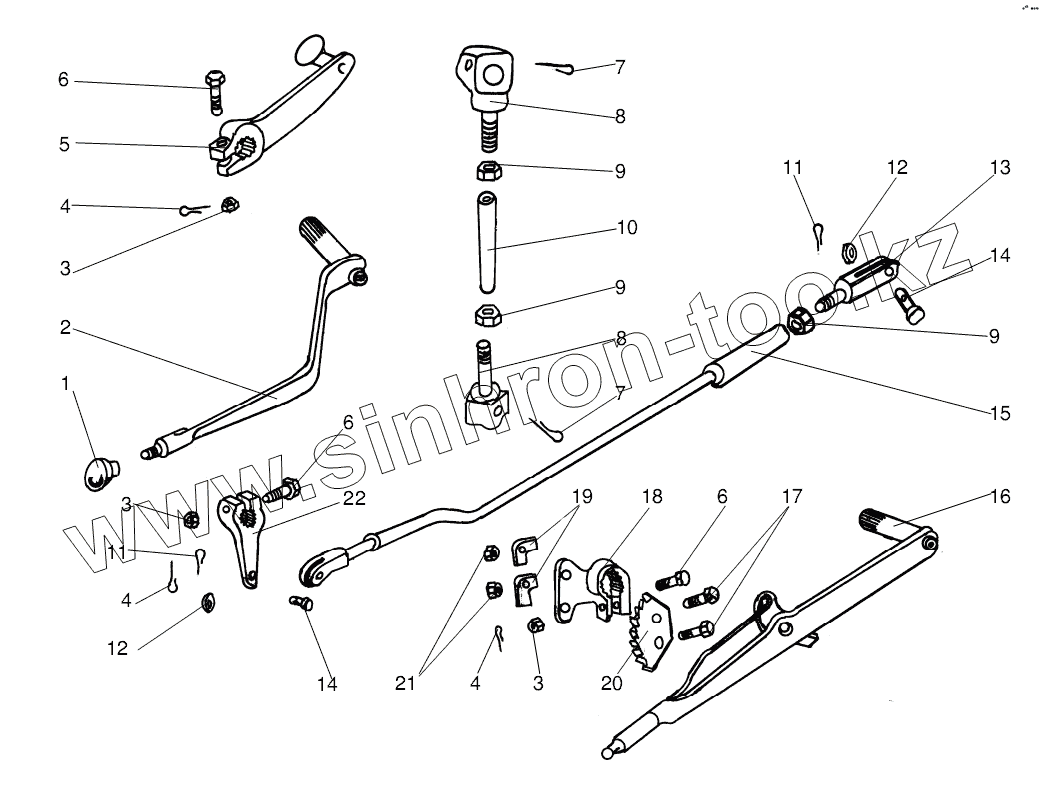

Каталог запасных частей к технике: Онежец ТЛТ-100 "Онежец". 100а-6408 Установка рычагов управления
1
2
3
3
3
4
4
4
5
6
6
6
7
7
8
8
9
9
9
10
11
11
12
12
13
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100Л-6408050 | 100Л-6408050 | Тяга управления тормозом лебёдки | |
| 100Л-6408080 | 100Л-6408080 | Тяга включения муфты лебёдки | |
| 1 | А13.04.010 | Рукоятка | |
| 2 | 100Л-6408040 | Рычаг муфты | |
| 3 | М10.6Н.8 | Гайка | |
| 4 | 2,5х25 | Шплинт | |
| 5 | 100Л-6408070 | Рычаг муфты наружный | |
| 6 | 95-6401012 | Болт | |
| 7 | 6,3х45 | Шплинт | |
| 8 | 55-17-486 | Обойма | |
| 9 | М18х1,5.6Н | Гайка | |
| 10 | 100Л-6408081 | Тяга | |
| 11 | 3,2х20 | Шплинт | |
| 12 | 10.01.08КП | Шайба | |
| 13 | 40-17-323 | Проушина | |
| 14 | ПГК-10х28 | Палец | |
| 15 | 100Л-6408060 | Тяга тормоза | |
| 16 | 100Л-6408020 | Рычаг тормоза | |
| 17 | 55А-17-176 | Болт | |
| 18 | 100Л-6408012 | Кронштейн | |
| 19 | 55А-17-168 | Шайба | |
| 20 | 12-17-174 | Сектор | |
| 21 | М10х1,25.6Н | Гайка | |
| 22 | 100Л-6408011 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
