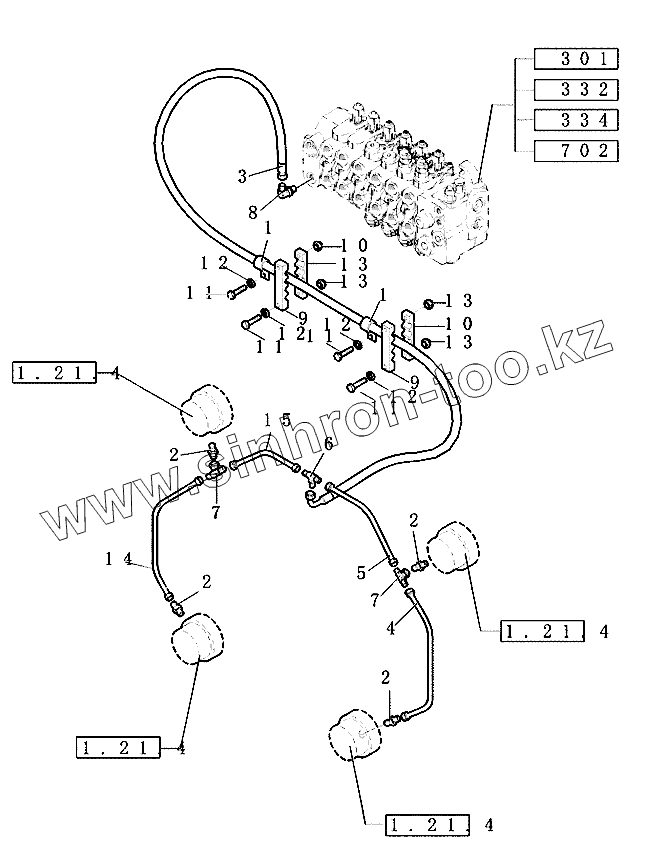

Каталог запасных частей к технике: New Holland Экскаватор LB110B (часть 1). Трубопроводы гидравлического оборудования

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

4

4

5

5

6

7

7

7

8

9

9

10

10

11

11

11

11

12

12

12

12

13

13

13

13

14

14

15

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	85803346		Кронштейн
2	85803333		Гидравлический разъем
3	85819554		Гибкий шланг
4	85826238		Жесткая трубка
4	87576141		Жесткая трубка
5	85826240		Гидропровод
5	87576145		Жесткая трубка
6	85803334		Т-образная деталь
7	85803335		Т-образная деталь
7	86513653		Т -образная деталь
8	85802234		Колено, 90 град.
9	85817277		Хомут
10	85817279		Хомут
11	15213621		Винт
12	11193879		Шайба бельвиля
13	14048211		Гайка
14	85826238		Жесткая трубка
14	87576137		Жесткая трубка
15	85826240		Гидропровод
15	87576143		Жесткая трубка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
