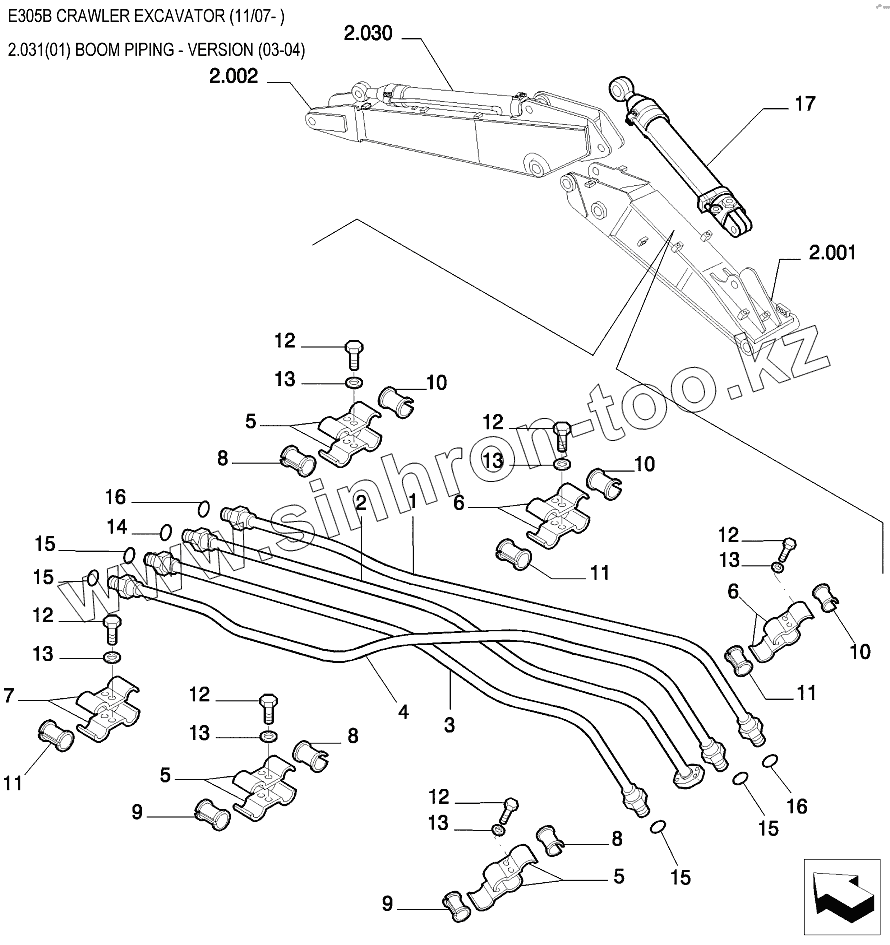

Каталог запасных частей к технике: New Holland Экскаватор E305B. Трубопроводы стрелы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
6
8
8
8
9
9
10
10
10
11
11
12
12
12
12
12
12
13
13
13
13
13
13
14
15
15
15
15
16
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 87621811 HOSE
2 87621808 HOSE
3 87621804 HOSE
4 87621806 HOSE
5 87349655 BRACKET
6 87343330 BRACKET
7 87343335 BRACKET
8 87349642 BUSHING
9 87349648 BUSHING
10 72151580 BUSHING
11 87343521 BUSHING
12 11112634 SCREW
13 14496731 WASHER
14 71404460 GASKET
15 70923843 GASKET
16 70931640 GASKET
17 87378500 CYLINDER, ASSY SEE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
