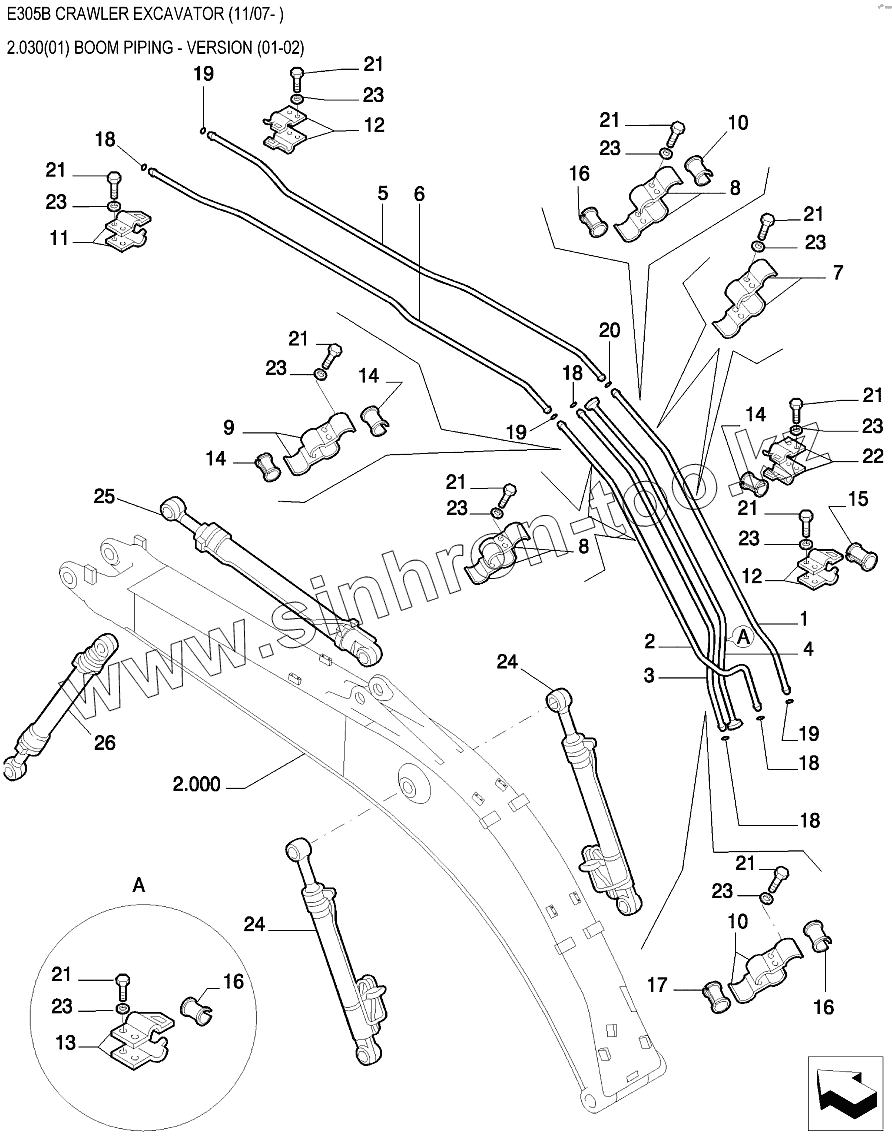

Каталог запасных частей к технике: New Holland Экскаватор E305B. Трубопроводы стрелы
1
2
3
4
5
6
7
8
8
9
10
10
11
12
12
13
14
14
14
15
16
16
16
17
18
18
18
18
19
19
19
20
21
21
21
21
21
21
21
21
21
21
22
23
23
23
23
23
23
23
23
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 87679058 | HOSE | |
| 2 | 87679059 | HOSE | |
| 3 | 87679060 | HOSE | |
| 4 | 87679061 | HOSE | |
| 5 | 87679062 | HOSE | |
| 6 | 87679063 | HOSE | |
| 7 | 87343330 | BRACKET | |
| 8 | 87343333 | BRACKET | |
| 9 | 87343335 | BRACKET | |
| 10 | 87349655 | BRACKET | |
| 11 | 87343090 | BRACKET | |
| 12 | 87343093 | BRACKET | |
| 13 | 87349673 | BRACKET | |
| 14 | 87343521 | BUSHING | |
| 15 | 72151580 | BUSHING | |
| 16 | 87349642 | BUSHING | |
| 17 | 87680041 | BUSHING | |
| 18 | 70923843 | GASKET | |
| 19 | 70931640 | GASKET | |
| 20 | 71404460 | GASKET | |
| 21 | 11112634 | SCREW | |
| 22 | 87349692 | BRACKET | |
| 23 | 14496731 | WASHER | |
| 24 | 87575502 | ASSY | |
| 25 | 87623880 | ASSY | |
| 26 | 87575507 | ASSY |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
