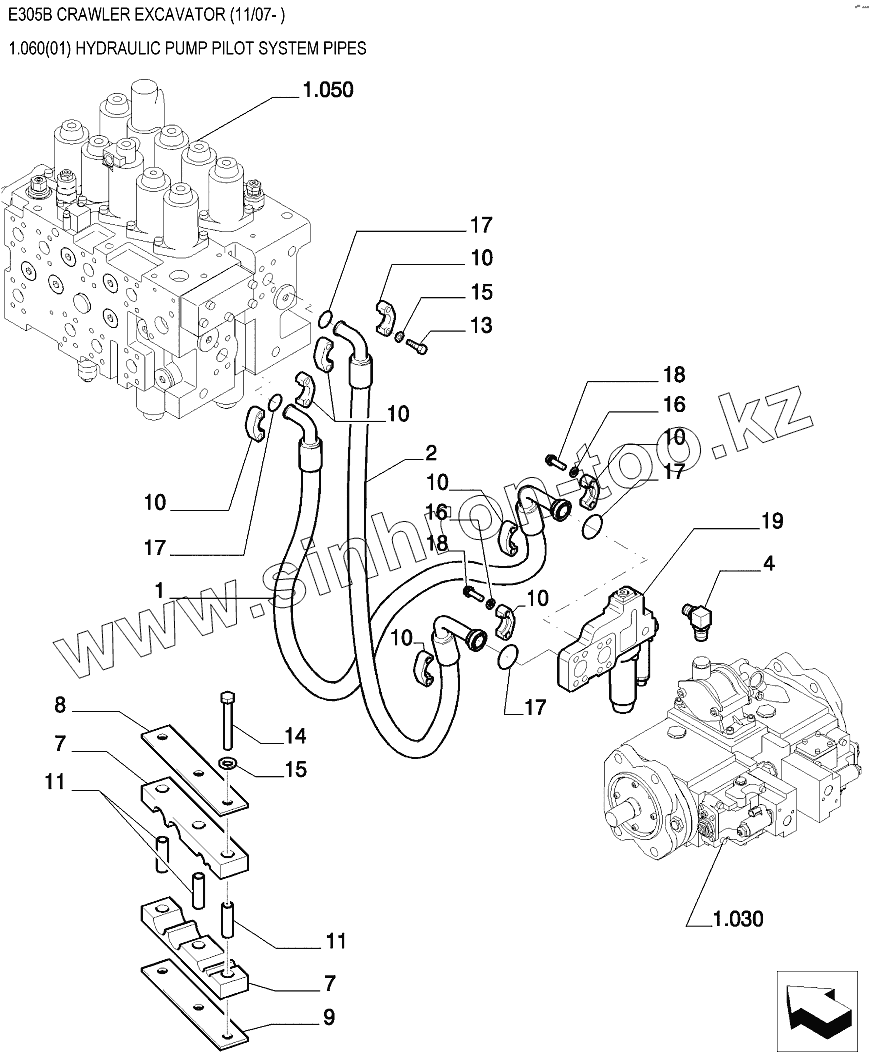

Каталог запасных частей к технике: New Holland Экскаватор E305B. Трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
7
7
8
9
10
10
10
10
10
10
10
11
11
13
14
15
15
16
16
17
17
17
17
18
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 87524900 HOSE, FLEXIBLE
2 87524901 HOSE, FLEXIBLE
4 72214734 CONNECTOR, HYD.
7 87524904 CLAMP
8 87524905 PLATE
9 87338541 PLATE
10 71404313 HALF-FLANGE
11 87338503 BUSH
13 11112834 BOLT, Hex, M12x40, 10.9, Full Thd
14 11114034 BOLT, Hex, M12x90, 10.9, Full Thd
15 14496731 WASHER
16 10517074 WASHER, LOCK
17 72215443 GASKET
18 14423234 SCREW
19 87524907 VALVE, HYDRAULIC
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
