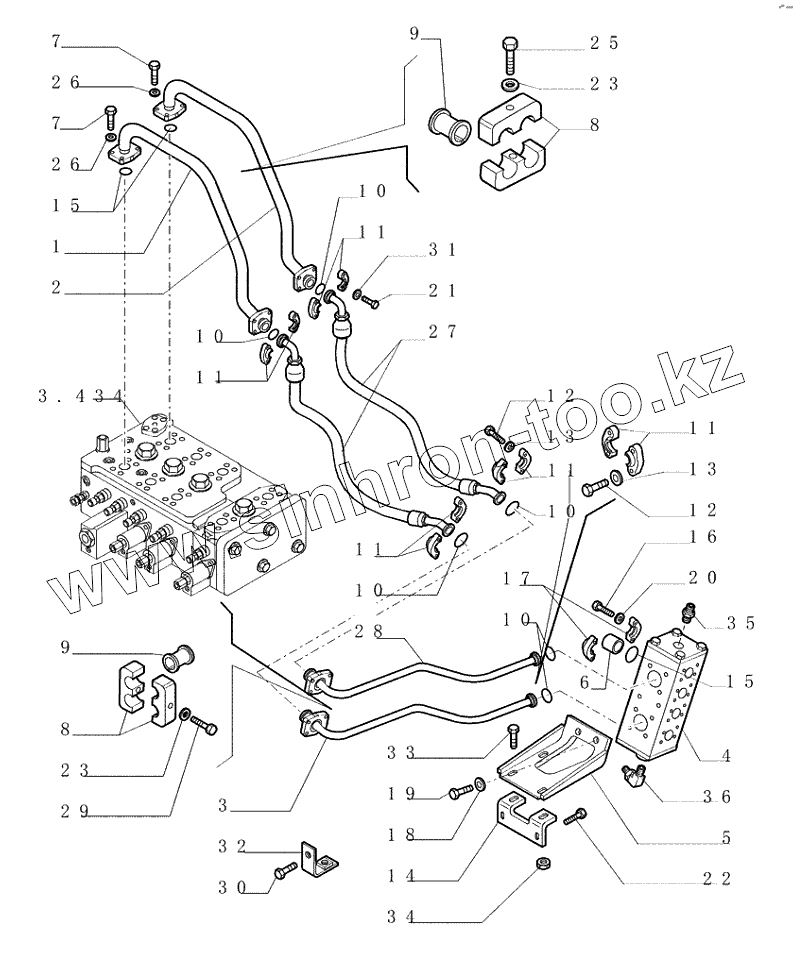

Каталог запасных частей к технике: New Holland Бульдозер D350. 3.470(01) ­ CONTROL PIPING ­ REAR

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
9
10
10
10
10
10
11
11
11
11
11
11
11
12
12
13
13
14
15
15
16
17
17
17
18
19
20
21
22
23
23
25
26
26
27
28
29
30
31
32
33
34
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 76072054 Жесткая трубка
2 76072055 Жесткая трубка
3 76072057 Жесткая трубка
4 76015789 Клапан гидравлический
5 76071474 Кронштейн
6 70672172 Пробка
7 14422131 Винт с внутренним шестигранником
8 73107139 Хомут
9 70689863 Втулка
10 70924192 Уплотнительное кольцо
11 79093684 Полуфланец
11 70921117 Фланец
12 70921569 Винт
13 70929154 Плоская шайба
14 76019994 Угольник
15 70924200 O-RING
16 70921076 Винт
17 8292188 Хомут
17 70921116 Полуфланец
18 70677007 Плоская шайба
19 70927485 Винт
20 70930370 Плоская шайба
21 14420231 Винт с внутренним шестигранником
22 11599531 Болт
23 14496731 WASHER
25 11114031 Болт
26 14496731 WASHER
27 76072080 Гибкий шланг
28 76072056 Жесткая трубка
29 11108031 Болт
30 76071487 Крышка
31 12638631 Плоская шайба
32 11106431 Винт
33 11112831 Винт
34 12577521 Гайка
35 70919062 Гидравлический разъем
36 70919135 Гидравлический разъем
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
