  5. 3.443(03) ­ LIFT CYLINDERS ­ PIPING

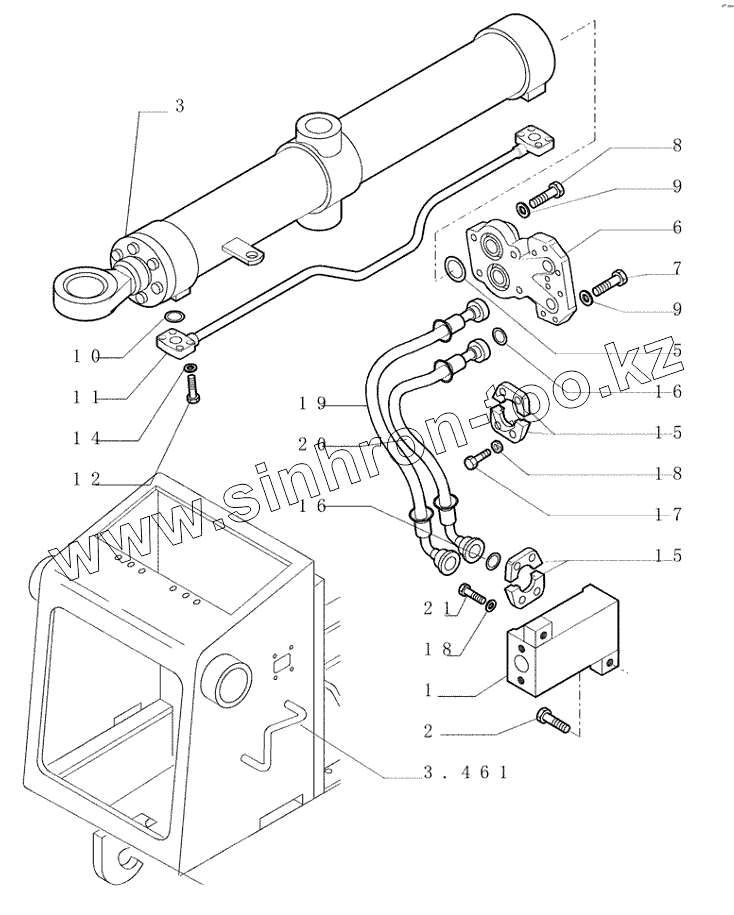

Каталог запасных частей к технике: New Holland Бульдозер D350. 3.443(03) ­ LIFT CYLINDERS ­ PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
5
6
7
8
9
9
10
11
11
11
12
14
15
15
16
16
16
16
17
18
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 76071131 Фланец
2 16041231 Болт
3 87316864 Цилиндр
3 87316866 Цилиндр
5 70933480 Уплотнительное кольцо
6 87316863 Головка поршня
7 15981031 Болт
8 11254131 Болт
9 14496931 Плоская шайба
10 70924110 Уплотнительное кольцо
11 76069556 Жесткая трубка
11 76069555 Жесткая трубка
12 14420231 Винт с внутренним шестигранником
14 70910287 Стопорная шайба
15 8292188 Хомут
16 70931753 Уплотнительное кольцо
16 14463781 Уплотнительное кольцо
17 70921565 Винт
18 70930370 Плоская шайба
19 76031455 Гибкий шланг
20 76031456 Гибкий шланг
21 70921076 Винт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
