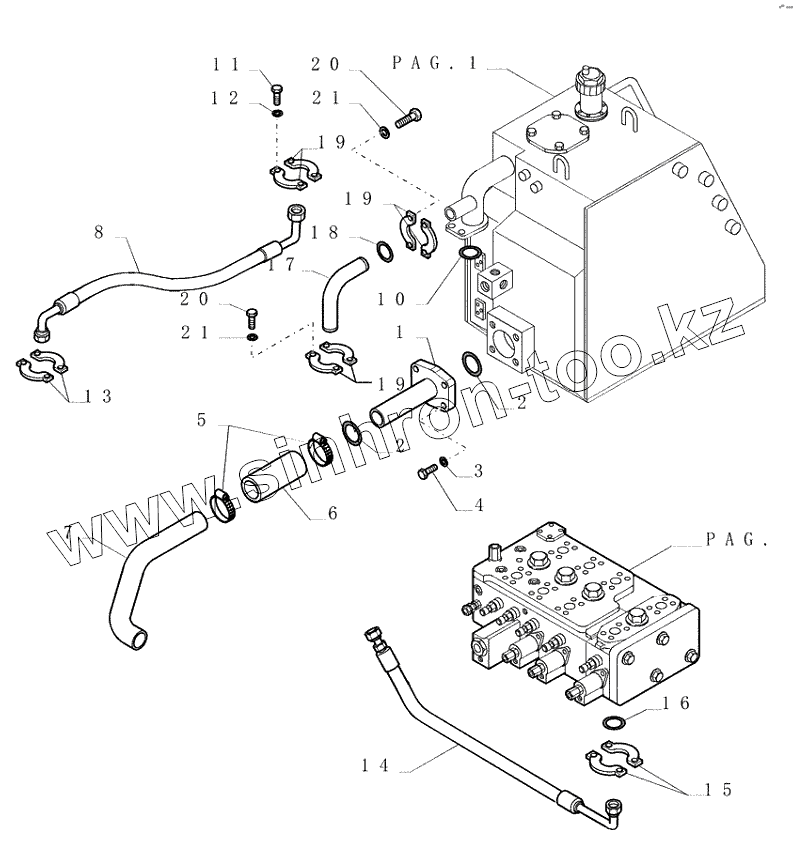

Каталог запасных частей к технике: New Holland Бульдозер D350. 3.434(06) ­ HYDRAULIC SYSTEM PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
7
8
10
11
12
13
13
13
14
15
15
15
16
17
18
19
19
19
20
20
21
21
Позиция на иллюстрации Заводской номер детали Название детали
1 76072069 Фланец
2 14465981 Уплотнительное кольцо
3 14496931 Плоская шайба
4 14426431 Винт
5 76072064 Шланг
6 71404505 Хомут
7 76072070 Жесткая трубка
8 76072072 Гибкий шланг
9 79077198 Полуфланец
9 70921558 Хомут
10 70924158 Уплотнительное кольцо
11 14427631 Винт
12 14496731 WASHER
13 78100254 Полуфланец
13 70921118 Хомут
14 76072388 Гибкий шланг
15 79093684 Полуфланец
15 70921117 Фланец
16 70924192 Уплотнительное кольцо
17 76072259 Жесткая трубка
18 70924192 Уплотнительное кольцо
19 79093684 Полуфланец
20 14420231 Винт с внутренним шестигранником
21 12638631 Плоская шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
