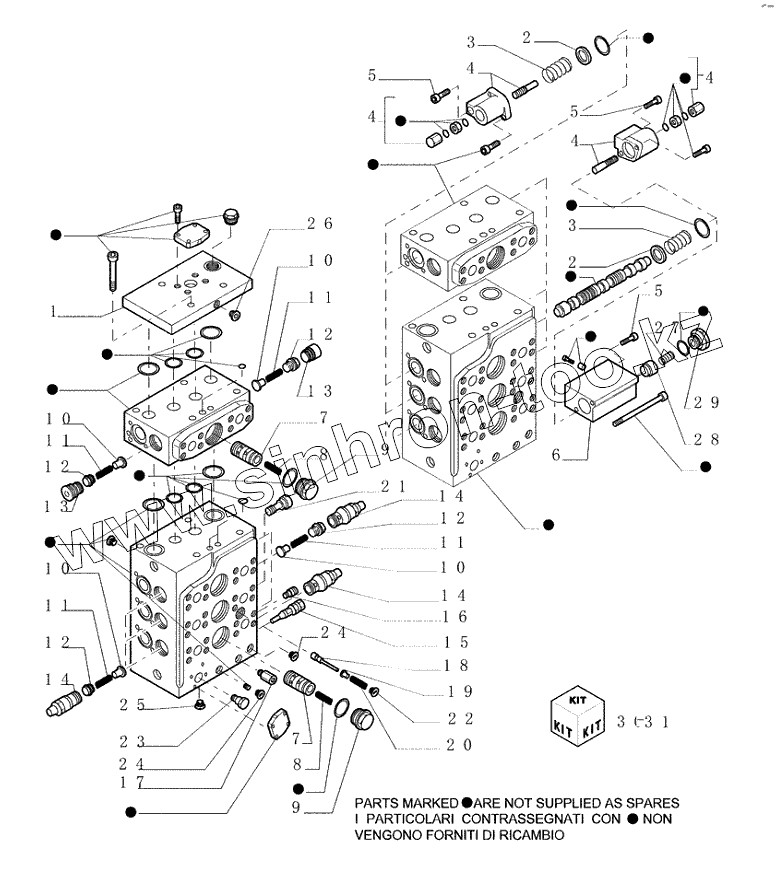

Каталог запасных частей к технике: New Holland Бульдозер D350. 3.434(04) ­ HYDRAULIC SYSTEM PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
4
4
5
5
5
6
7
7
8
8
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 76079132 Пластина
2 76079126 Колпачок
3 76079127 Пружина
4 76079113 Крышка
5 76079131 Пробка
6 76079082 Крышка
7 76079123 Золотник
8 76079124 Пружина
9 76079125 Пробка
10 76079105 Тарельчатый клапан
11 76079106 Пружина
12 76079107 Пробка
13 76079117 Клапан гидравлический
14 76079120 Разгрузочный клапан
15 76079119 Разгрузочный клапан
16 76079116 Клапан гидравлический
17 76079118 Контрольный клапан
18 76079112 Золотник
19 76079114 Колпачок
20 76079121 Пружина
21 76079108 Пробка
22 76079109 Пробка
23 76079115 Клапан гидравлический
24 76079110 Пробка
25 76079111 Пробка
26 76079122 Пробка
27 76079128 Пружина
28 76079129 Золотник
29 76079130 Адаптер
30 76079133 Уплотнительное кольцо
31 76079134 Комплект уплотнительных колец
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
