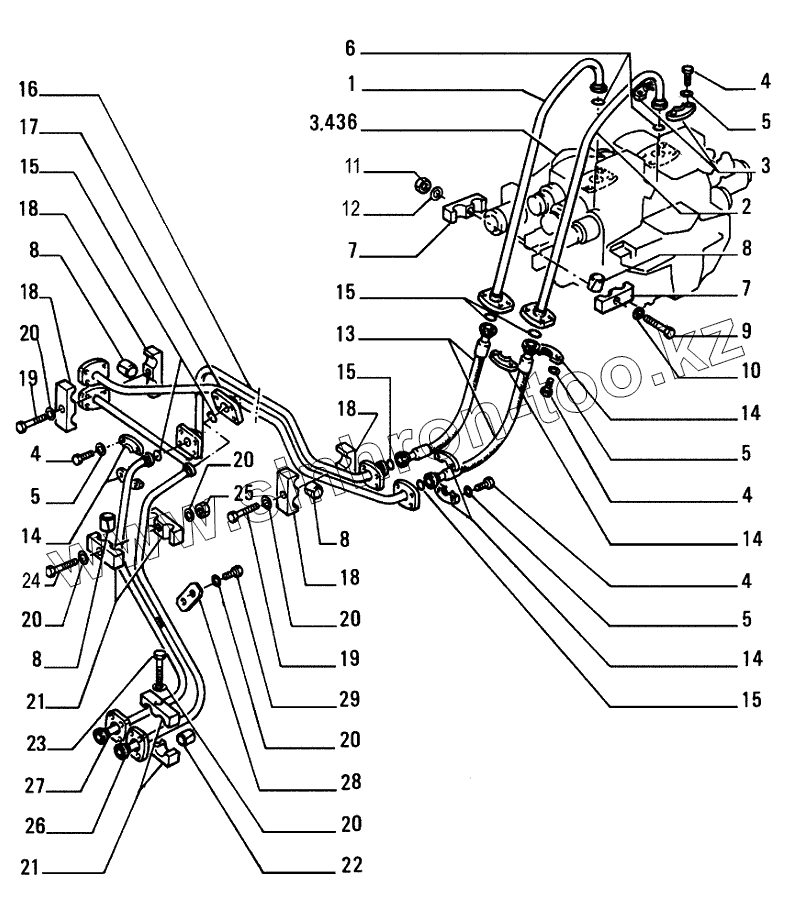

Каталог запасных частей к технике: New Holland Бульдозер D255. LIFT CYLINDERS PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
5
5
5
5
6
7
7
8
8
8
8
9
10
11
12
13
14
14
14
14
15
15
15
15
16
17
18
18
18
18
19
19
20
20
20
20
20
20
21
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 76030506 Жесткая трубка
2 76030505 Жесткая трубка
3 79050056 Фланец
4 70921076 Винт
5 70930370 Плоская шайба
6 70924110 Уплотнительное кольцо
7 76026962 Кронштейн
8 73118412 Втулка
9 11113831 Винт
10 12648531 Плоская шайба
11 11702921 NUT, M12, Cl 10
12 14496731 WASHER
13 76026869 Гибкий шланг
14 8292188 Хомут
15 70931753 Уплотнительное кольцо
16 76026792 Жесткая трубка
17 76092462 Жесткая трубка
18 73118413 Фиксатор шланга
19 11107731 Винт
20 14496631 WASHER, M10x21x2
21 76026795 Кронштейн
22 76020559 Втулка
23 11107631 Винт
24 11107831 Винт
25 11701721 NUT, M10, Cl 10
26 76092460 Жесткая трубка
27 76026786 Жесткая трубка
28 70646245 Крышка
29 11106231 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
