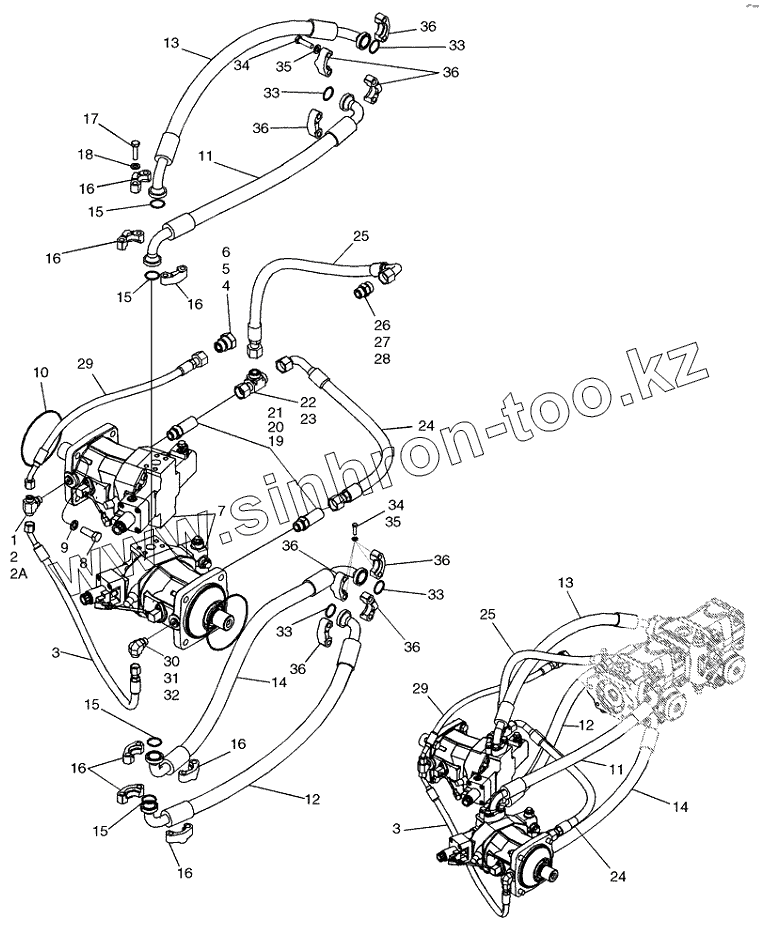

Каталог запасных частей к технике: New Holland Бульдозер D150B TIER-3. HYDROSTATICS ­ MOTOR, DRIVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2A
3
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
16
16
16
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
29
30
31
32
33
33
33
33
34
34
35
35
36
36
36
36
36
36
36
Позиция на иллюстрации Заводской номер детали Название детали
1 201-402 Т-образная деталь
2 238-6014 O-ring
2A 237-6008 O-ring
3 87564922 Шланг в сборе
4 201-147 Редуктор
5 238-6018 O-ring
6 238-6021 O-ring
7 87313556 Мотор гидростатики
8 627-16055 Болт
9 892-11016 Стопорная шайба
10 87710995 Уплотнительное кольцо
11 87660633 Шланг в сборе
12 87564911 Шланг в сборе
13 87564913 Шланг в сборе
14 87660635 Шланг в сборе
15 238-6220 Уплотнительное кольцо
16 76044748 Фланец
17 11116021 Винт
18 87016615 Washer
19 201-104 Гидравлический разъем
20 237-6012 O-ring
21 238-6018 O-ring
22 201-419 Т-образная деталь
23 238-6018 O-ring
24 87673125 Шланг в сборе
25 87673123 Шланг в сборе
26 201-104 Гидравлический разъем
27 237-6012 O-ring
28 238-6018 O-ring
29 87564923 Шланг в сборе
30 201-305 Колено
31 238-6014 O-ring
32 237-6008 O-ring
33 238-6219 O-ring
34 9628065 Винт
35 86625255 WASHER
36 86980732 Хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
