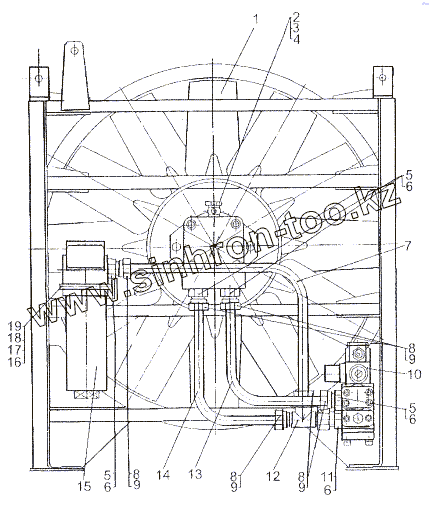

Каталог запасных частей к технике: МЗКТ-80211. Вентилятор с приводом 8021-1308006

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

6

6

6

6

7

8

8

8

8

9

9

9

9

10

11

12

13

14

15

15

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	80211-1308010		Вентилятор
2	543-3504147-Б		Болт специальный
3	742952-1923018		Соединитель
4	376120		Прокладка 18М3
5	74295-1922068		Прокладка
6	376193		Шайба 27
7	79306-1922084		Трубопровод
8	405697		Гайка накидная 3-20
9	0001-1922009		Кольцо врезающееся 20BS
10	8021-1915010		Коробка клапанная
11	7413-1922057		Соединитель
12	742952-1922050		Соединитель
13	79306-1922082		Трубопровод
14	79306-1922080		Трубопровод
15	80211-1910050		Фильтр
15	80211-1910050-01		Фильтр
15	80211-1910050-02		Фильтр
16	74295-1910100-10		Скоба
17	74295-1910102-10		Упор
18	250512		Гайка М10-6Н
19	252136		Шайба 10 ОТ

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
