Каталог запасных частей к технике: МЗКТ-80211. Установка трубопроводов ГМП

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

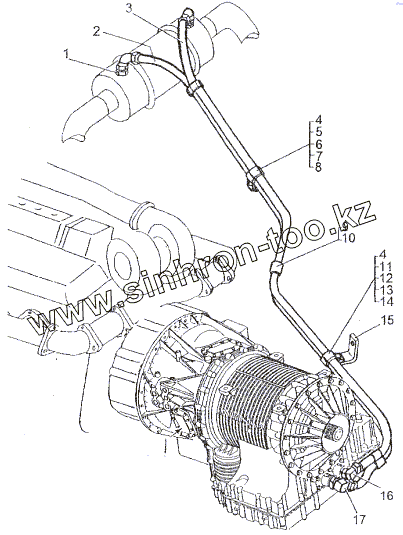

Позиция на иллюстрации	Заводской номер детали		Название детали
1	0001-1719038		Штуцер 20МВ-16МJ N7253-86909
2	0001-1719045		Шланг 16С5Е-16RFgх-16RFgх90-100
3	0001-1719044		Шланг 16G5Е-16RFgх-16RFХ90-93 1/2
4	543-3506226-А		Прокладка резиновая Д4101.545
5	201422		Болт М6-6gх25
6	250508		Гайка М6-6Н
7	252134		Шайба 6Т
8	379675		Кляммер
9	543-3724247-А		Прокладка
10	409402		Хомут 65
11	201497		Болт М10-6gх25
12	250512		Гайка М10-6Н
13	252156		Шайба 10Л
14	379201		Кляммер
15	79221-1922132		Кронштейн
16	0001-1719039		Соединитель 16МВ-16МJ90 №7253-86929
17	8021-1719050		Угольник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
