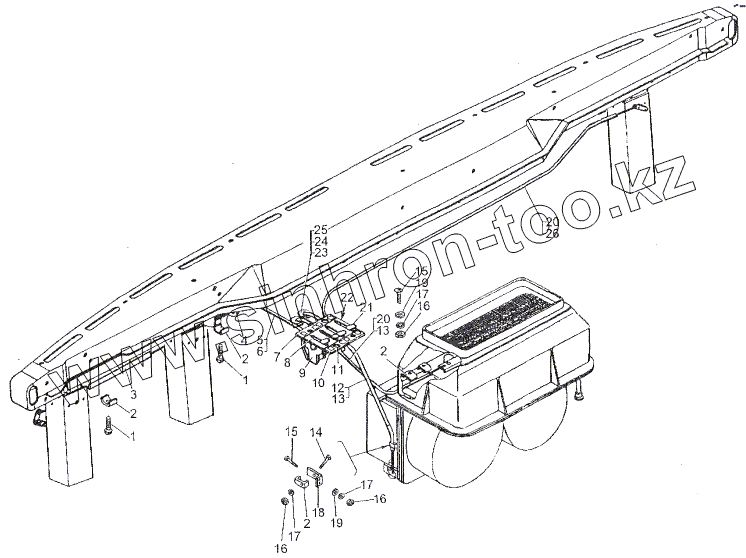

Каталог запасных частей к технике: МЗКТ-80211. Установка системы управления отопителем и вентиляцией

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
16
16
17
17
17
18
19
19
20
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 240836 Винт 5х12
2 742953-8109596 Прижим
3 742953-8109550 Тяга
4 742953-8109594 Кронштейн
5 742953-8109561 Оболочка
6 742953-8109552 Тяга
7 742953-3903080-01 Табличка управления отопителя
8 742953-8109628 Накладка
9 742953-8109510 Блок управления
10 742953-3903082-01 Табличка управления отопителя
11 221608 Винт М6-6gх22
12 742953-8109563 Оболочка
13 742953-8109554 Тяга
14 201420 Болт М6-6gх20
15 220107 Винт М6-6gх20
16 250508 Гайка М6-6Н
17 252134 Шайба 6Т
18 742953-8109595 Кронштейн
19 252004 Шайба 6
20 742953-8109562 Оболочка
21 5428-8101711 Рукоятка
22 742953-8109512 Блок управления
23 8021-1115104 Уплотнитель
24 8021-1115105 Прижим
25 240818 Винт 4х12
26 742953-8109553 Тяга
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
