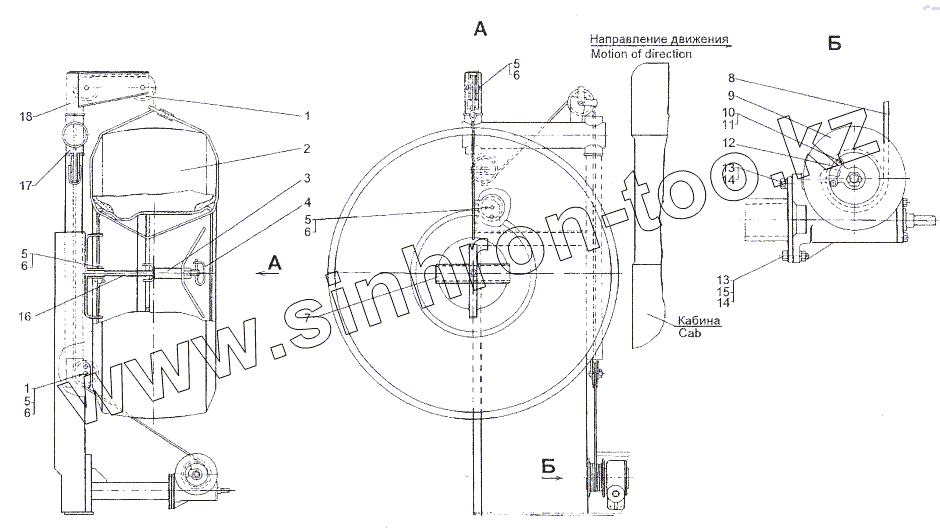

Каталог запасных частей к технике: МЗКТ-80211. Установка подъемника запасного колеса

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

5

5

5

6

6

6

6

7

8

9

10

11

12

13

13

14

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	5247-3925303		Ролик блочный
2	8021-3101011		Колесо
3	8021-3925480		Зажим
4	6515-8510094		Запор
5	258053		Шплинт 4х25
6	260138		Палец 16х55
7	80211-3105132		Планка
8	5247Б-3925274-Б		Трос подъемника с крюком
9	5247Б-3925220-А2		Редуктор
10	201456		Болт М8-6gх20
11	252135		Шайба 8Т
12	5247-3508472-01		Хомут крепления троса
13	201497		Болт М10-6gх25
14	252136		Шайба 10 ОТ
15	250512		Гайка М10-6Н
16	8021-3105070		Стяжка
17	65271-3925036		Балка
18	65271-3925012		Стрела подъемника
