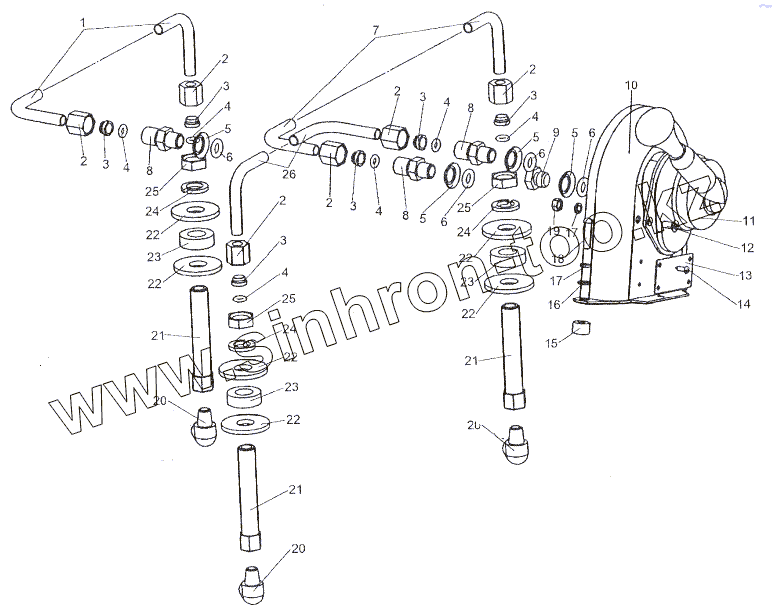

Каталог запасных частей к технике: МЗКТ-80211. Установка крана стояночного тормоза
1
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
5
5
6
6
6
6
7
8
8
8
9
10
11
12
12
13
14
15
16
17
17
18
19
20
20
20
21
21
21
22
22
22
22
22
22
23
23
23
24
24
24
25
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8021-3537076 | Трубопровод | |
| 2 | 405641 | Гайка накидная 10 | |
| 3 | 379254 | Муфта 10 | |
| 4 | 0000-3506717 | Кольцо 008-011-19-2-2 | |
| 5 | 375919 | Шайба 14 | |
| 6 | 0000-1602722 | Кольцо 012-016-25-2-2 | |
| 7 | 8021-3537074 | Трубопровод | |
| 8 | 404249 | Штуцер | |
| 9 | 378587 | Пробка | |
| 10 | 6422-3537044-10 | Кронштейн | |
| 11 | 64221-3537310 | Кран тормозной с ручным управлением | |
| 12 | 221604 | Винт М6-6gх14 | |
| 12 | 231604 | Винт 2М6-6gх14 | |
| 13 | 79092-3903037 | Табличка | |
| 14 | 240818 | Винт 4х12 | |
| 15 | 8021-3537143 | Втулка | |
| 16 | 252004 | Шайба 6 | |
| 17 | 252134 | Шайба 6Т | |
| 18 | 220109 | Винт М6-6gх25 | |
| 19 | 250508 | Гайка М6-6Н | |
| 20 | 379053 | Угольник | |
| 21 | 8021-3506127 | Переходник | |
| 22 | 252047-10 | Шайба 16 | |
| 23 | 8021-3537144 | Втулка | |
| 24 | 252159 | Шайба 16Л | |
| 25 | 250636 | Гайка М16х1,5-6Н | |
| 26 | 8021-3537082 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
