Каталог запасных частей к технике: МЗКТ-80211. Установка крана накачки шин

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

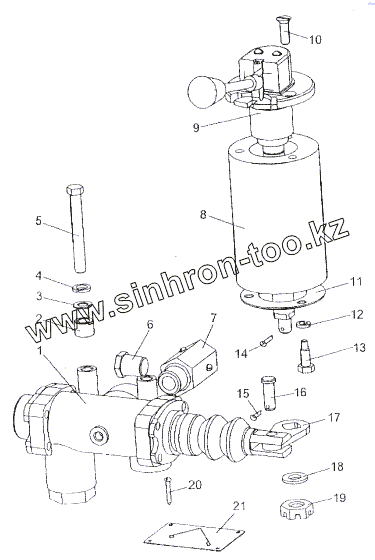

Позиция на иллюстрации	Заводской номер детали		Название детали
1	543-4222010-21		Кран накачки шин
2	7930-3122115		Втулка
3	252039		Шайба 10
4	252136		Шайба 10 ОТ
5	200325		Болт М10-6gх80
6	262544		Пробка КГ 1/2"
7	547А-8005230		Клапан пылезащитный
8	8021-3122113		Втулка
9	8021-3122110		Привод управления краном
10	221666		Винт М8-6gх25
10	231666		Винт 2М-6gх25
11	543-4222144		Кольцо защитное
12	252135		Шайба 8Т
13	200271		Болт М8-6gх60
14	258039		Шплинт 3,2х20
15	258038		Шплинт 3,2х16
16	260057		Палец 10х28
17	543-4222130-В		Рычаг
18	252007		Шайба 12
19	250977		Гайка М12х1,25-5Н6Н
20	240822		Винт 4х25
21	8021-3903042-10		Табличка
