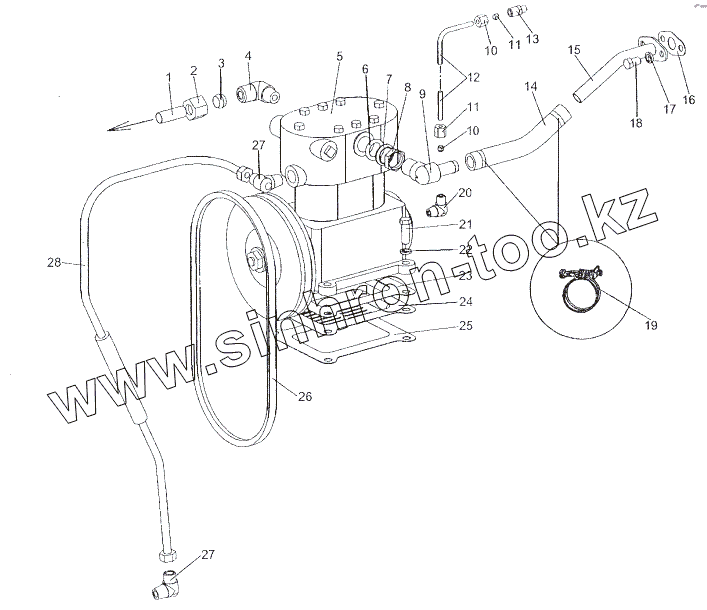

Каталог запасных частей к технике: МЗКТ-80211. Установка компрессора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	80211-3506048		Трубопровод
2	405674		Гайка накидная 1-15
3	379276		Муфта конусная 15
4	379652		Угольник
5	161-3509012-20		Компрессор
5	5336-3509012-10		Компрессор
6	0000-3515733		Кольцо 020-025-30-2-2
7	376145		Шайба 22
8	374939		Гайка М22х1,5-6Н
9	402930		Угольник
10	379277		Муфта конусная 6
11	401120		Гайка накидная
12	65151-3509582-10		Трубка
13	379497		Ниппель
14	7911-8101271		Рукав
15	6923-3509230		Патрубок
16	5336-3509238		Прокладка патрубка
17	252135		Шайба 8Т
18	201454		Болт М8-6gх16
19	379936		Хомут 26
20	379737		Угольник
21	370906		Болт М10-6gх30
22	252136		Шайба 10 ОТ
23	236-1002284		Прокладка крышки
24	500-3509105		Крышка
25	130-3509103-Б		Прокладка крышки
26	238НБ-1307170		Ремень привода компрессора
27	379051		Угольник
28	5336-3509278		Трубка со шлангом

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
