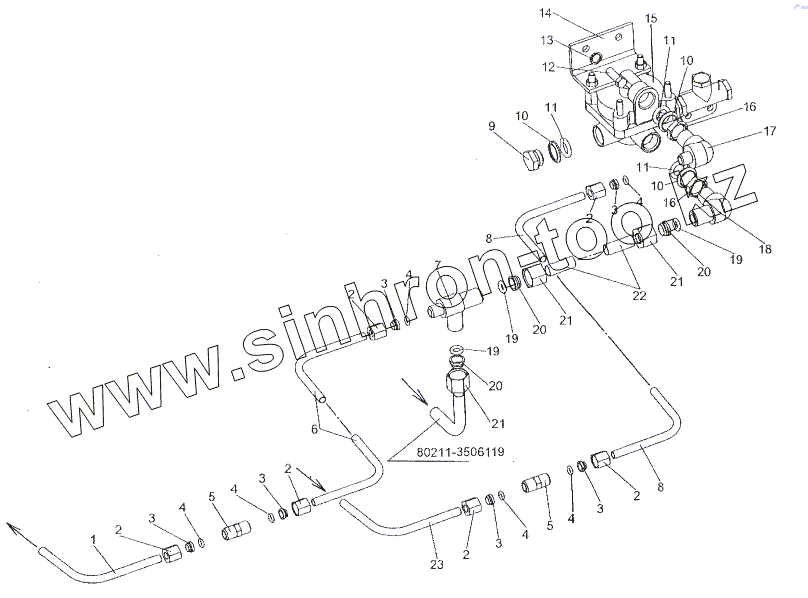

Каталог запасных частей к технике: МЗКТ-80211. Установка клапана ускорительного стояночного тормоза

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
80211-3506119
1
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
6
7
8
8
9
10
10
10
11
11
11
12
13
14
15
16
16
17
18
19
19
19
20
20
20
21
21
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
80211-3506119 80211-3506119 Трубопровод
1 80211-3506247 Трубопровод
2 405641 Гайка накидная 10
3 379254 Муфта 10
4 0000-3506717 Кольцо 008-011-19-2-2
5 379002 Ниппель
6 80211-3506245 Трубопровод
7 403039 Тройник
8 80211-3506248 Трубопровод
9 378609 Пробка М22х1,5-6h
10 376145 Шайба 22
11 0000-3515733 Кольцо 020-025-30-2-2
12 201495 Болт М10-6gх20
13 252136 Шайба 10 ОТ
14 504В-3518008-И Кронштейн
15 64221-3518010 Клапан ускорительный
16 374939 Гайка М22х1,5-6Н
17 402741 Угольник
18 402776 Угольник
19 0000-1602722 Кольцо 012-016-25-2-2
20 379256 Муфта 15
21 405674 Гайка накидная 1-15
22 80211-3506243 Трубопровод
23 80211-3506250 Трубопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
