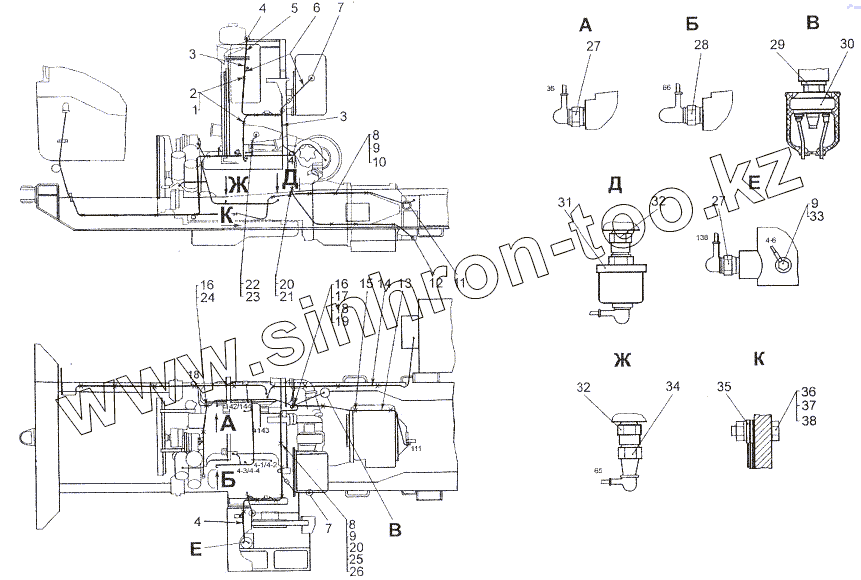

Каталог запасных частей к технике: МЗКТ-80211. Установка электрооборудования двигателя
1
2
3
3
4
4
5
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
16
17
18
18
19
20
20
21
22
23
24
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 543-3506226-А | Прокладка резиновая Д4101.545 | |
| 2 | 409390 | Хомут 35.016 | |
| 3 | 80211-3724508 | Жгут проводов крыльев | |
| 4 | 0001-3826001 | Датчик уровня жидкости Мini-Теk813 NLU-000 | |
| 5 | 80211-3724166 | Жгут проводов датчика уровня охлаждающей жидкости | |
| 6 | 80211-3724164 | Жгут проводов датчика | |
| 7 | 0001-3826002 | Датчик уровня масла Мini-Теk824-NLU-0000 | |
| 8 | 201418 | Болт М6-6gх16 | |
| 9 | 252134 | Шайба 6Т | |
| 10 | 401884 | Кляммер | |
| 11 | 7911-3506210 | Втулка | |
| 12 | 0001-3828004 | Датчик температуры масла в DGS 01133 | |
| 13 | 80211-3724160-10 | Жгут проводов двигателя | |
| 14 | 80211-3724055 | Провод | |
| 15 | 64221-3724620 | Хомут | |
| 16 | 543-1804397 | Прокладка | |
| 17 | 201491 | Болт М10-6gх12 | |
| 18 | 252156 | Шайба 10Л | |
| 19 | 379664 | Кляммер | |
| 20 | 547А-3724870 | Втулка | |
| 21 | 315412 | Кляммер | |
| 22 | 543-1104526 | Прокладка | |
| 23 | 315404 | Кляммер | |
| 24 | 401879 | Кляммер | |
| 25 | 250508 | Гайка М6-6Н | |
| 26 | 315403 | Кляммер | |
| 27 | ТМ100В-3808000-0 | Датчик указателя температуры ТМ100ВО | |
| 28 | ТМ111-3808000-09 | Датчик сигнализатора температуры масла ТМ111-09 | |
| 29 | 535А-1503034 | Прокладка | |
| 30 | 132-3839600 | Датчик сигнализатора засоренности воздушного фильтра 132.3839 | |
| 31 | 18-3829010 | Датчик давления в пневмосистеме 18.3829 | |
| 32 | 500-3810058 | Ниппель | |
| 33 | 201415 | Болт М6-6gх10 | |
| 34 | ММ111В-3810600-0 | Датчик сигнализатора давления ММ111-В-0 | |
| 35 | 7911-3724095 | Провод массы | |
| 36 | 201501 | Болт М10-6gх60 | |
| 37 | 250512 | Гайка М10-6Н | |
| 38 | 252136 | Шайба 10 ОТ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
