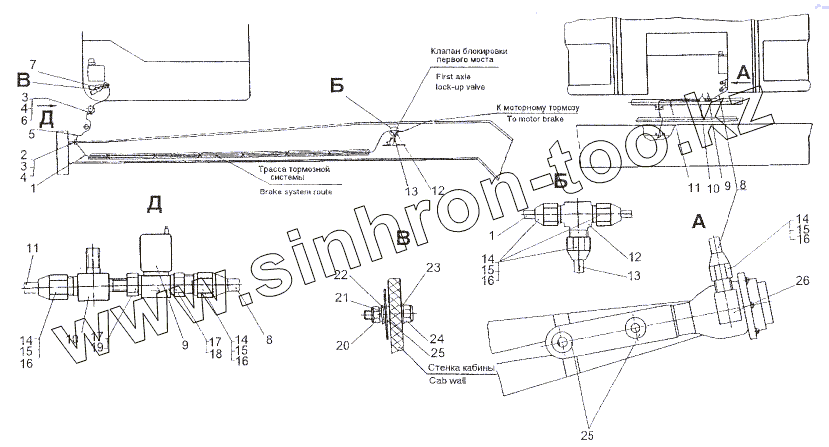

Каталог запасных частей к технике: МЗКТ-80211. Установка пневмосигнала

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
4
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
18
19
20
21
22
23
24
25
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 80211-3753052 Воздухопровод
2 379003 Ниппель
3 252139 Шайба 16 ОТ
4 250636 Гайка М16х1,5-6Н
5 547А-1712402-10 Шланг
6 402839 Угольник
7 С40В-3721000 Сигнал пневматический двухтональный С40В
8 80211-3753058 Воздухопровод
9 1602-3741000 Клапан электромагнитный 1602.3741
10 80211-3753038 Тройник
11 80211-3753054 Воздухопровод
12 379117 Тройник переходной 10
13 80211-3753056 Воздухопровод
14 0000-1310719 Кольцо 010-014-25-2-2
15 405641 Гайка накидная 10
16 379254 Муфта 10
17 0000-3506717 Кольцо 008-011-19-2-2
18 401512 Штуцер
19 251514 Гайка М10-6Н
20 250510 Гайка М8х1-6Н
21 252155 Шайба 8Л
22 375600 Шайба 10
23 252038 Шайба 8
24 200263 Болт М8-6gх35
25 547А-3724876 Втулка
26 402748 Угольник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
