Каталог запасных частей к технике: МЗКТ-80211. Hacoc 69237-3407310-01

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

8

9

9

10

11

11

12

12

13

14

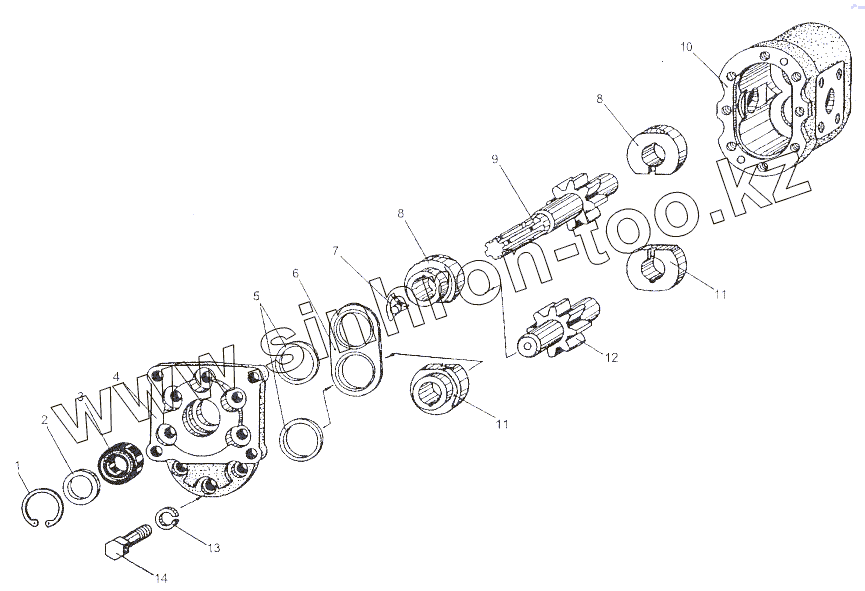

Позиция на иллюстрации	Заводской номер детали		Название детали
1	400432		Кольцо В42
2	69237-3407337		Втулка опорная
3	0001-3407001		Манжета ВАUМХ7 25х42-7 Simrit
4	69237-3407322		Крышка
5	69237-3407336		Кольцо
6	64229-3407342		Манжета
6	0000-3407075		Манжета НШ32У-0303055А
7	64229-3407344		Уплотнитель
7	0000-3407077		Уплотнитель НШ32У-0303057
8	69237-3407334		Втулка левая
9	69237-3407327		Шестерня ведущая
9	64229-3407327		Шестерня ведущая
10	69237-3407315		Корпус
11	69237-3407332		Втулка правая
12	69237-3407329		Шестерня ведомая
12	64229-3407329		Шестерня ведомая
13	252156		Шайба 10Л
14	370906		Болт М10-6gх30

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
