Каталог запасных частей к технике: МЗКТ-8006. Заслонка 64221-3570010-01

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

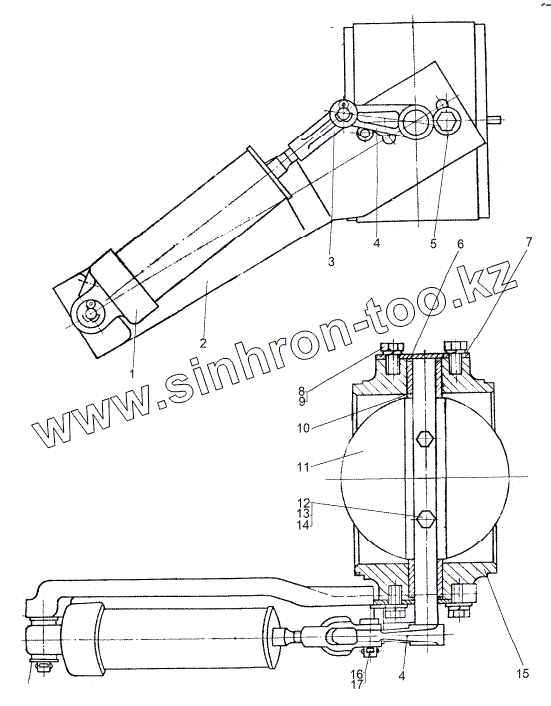

Позиция на иллюстрации	Заводской номер детали		Название детали
1	100-3570210		Цилиндр
2	64221-3570076-10		Кронштейн
3	204-1310112-Б		Вилка
4	64221-3570013-10		Ось заслонки
5	252005		Шайба 8
6	53352-3570037		Прокладка
7	53352-3570022		Крышка
8	201454		Болт М8-6gх16
9	252135		Шайба 8Т
10	53352-3570034		Втулка
11	5336-3570012-10		Заслонка
12	201422		Болт М6-6gх25
13	252154		Шайба 6Л
14	250508		Гайка М6-6Н
15	5336-3570014		Корпус заслонки
16	260033		Палец 8х22
17	258038		Шплинт 3,2х16
