Каталог запасных частей к технике: МЗКТ-8006. Установка воздухоочистителя (238Б-1ТКР11)

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

6

6

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

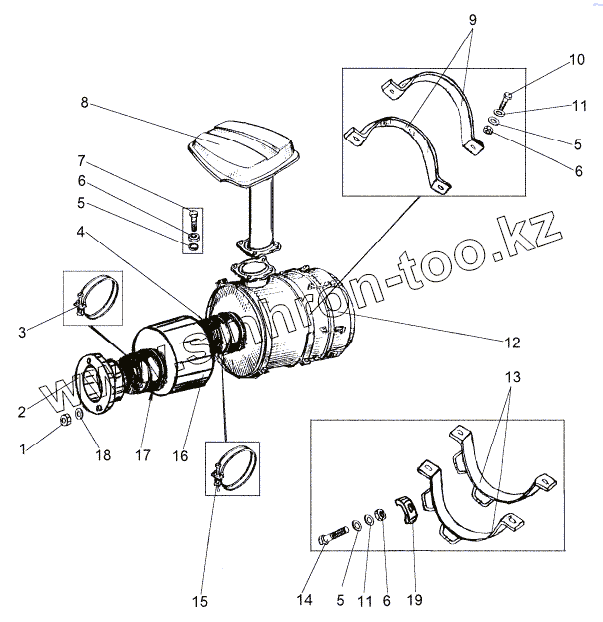

Позиция на иллюстрации	Заводской номер детали		Название детали
1	250510		Гайка М8х1-6Н
2	6923-1158046		Патрубок
3	64229-1109460		Хомут
4	6422-1109144-01		Переходник
5	252136		Шайба 10 ОТ
6	250512		Гайка М10-6Н
7	201497		Болт М10-6gх25
8	79092-1158210		Воздухозаборник
9	6422-1109118		Хомут
10	200315		Болт М10-6gх40
11	252039		Шайба 10
12	238Н-1109010-20		Фильтр воздушный
13	7929-1158051		Опора
14	201509		Болт М10-6gх60
15	64229-1109468		Хомут
16	6923-1158010-10		Труба
17	7909-1158045		Патрубок
18	252135		Шайба 8Т
19	543-8408248-А		Прокладка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
