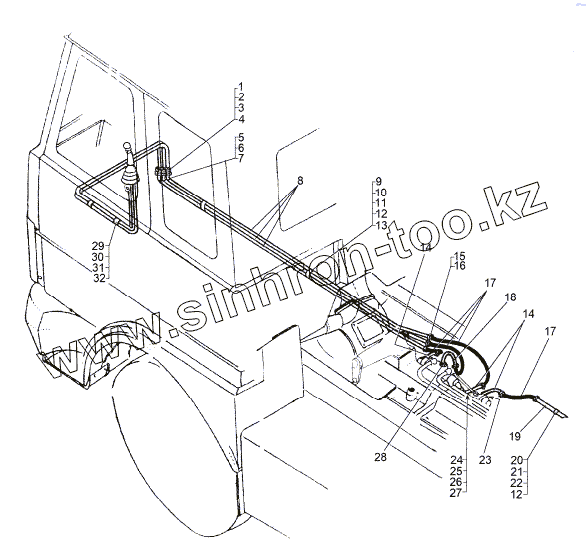

Каталог запасных частей к технике: МЗКТ-8006. Установка трубопроводов управления 8006-1700022

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

14

14

15

16

17

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
1	64221-1703446		Цанга
2	64221-1703450		Фиксатор
3	64221-1703722		Наконечник
4	0000-1703713		Кольцо 004-006-14-2-2
5	250615		Гайка М12х1,25-6Н
6	252137		Шайба 12 ОТ
7	402721		Угольник
8	8006-1703516		Трубка
9	543-1104526		Прокладка
10	201424		Болт М6-6gх30
11	250508		Гайка М6-6Н
12	252134		Шайба 6Т
13	315404		Кляммер
14	8006-1703508		Трубка
15	379277		Муфта конусная 6
16	401120		Гайка накидная
17	79092-1703530		Шланг
18	8006-1703510		Трубка
19	8006-1703512		Трубка
20	543-3506223		Прокладка резиновая
21	201418		Болт М6-6gх16
22	315402		Кляммер
23	379497		Ниппель
24	0000-3506717		Кольцо 008-011-19-2-2
25	250513		Гайка М10х1-6Н
26	375600		Шайба 10
27	402717		Угольник
28	6422-1705082		Переходник
29	500-1104541-Б		Втулка
30	240037		Винт 5х16
31	252003		Шайба 5
32	379164		Кляммер

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
