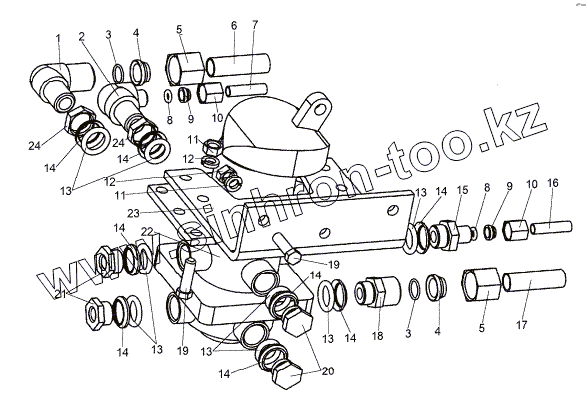

Каталог запасных частей к технике: МЗКТ-8006. Установка тормозного крана

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

7

8

8

9

9

10

10

11

11

12

12

13

13

13

13

13

14

14

14

14

14

14

14

14

15

16

17

18

19

19

20

21

22

23

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
1	402986		Угольник
2	402741		Угольник
3	0000-2402726		Кольцо 016-020-25-2-2
4	379257		Муфта 18
5	405682		Гайка накидная 1-18
6	8006-3506224		Трубопровод L=800 мм
7	8006-3506146		Трубопровод L=3250 мм
8	0000-3506717		Кольцо 008-011-19-2-2
9	379254		Муфта 10
10	405641		Гайка накидная 10
11	250512		Гайка М10-6Н
12	252136		Шайба 10 ОТ
13	0000-3515733		Кольцо 020-025-30-2-2
14	376145		Шайба 22
15	404304		Штуцер
16	8006-3506086		Трубопровод L=5000 мм
17	8006-3506142		Трубопровод L=4000 мм
18	404264		Штуцер
19	201501		Болт М10-6gх60
20	378609		Пробка М22х1,5-6h
21	374924		Гайка
22	64221-3514008		Кран тормозной
23	8006-3514150		Кронштейн
24	374939		Гайка М22х1,5-6Н

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
