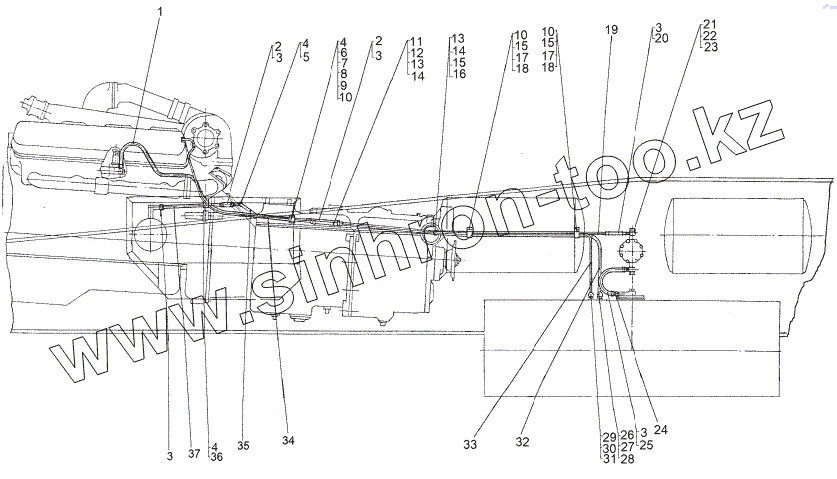

Каталог запасных частей к технике: МЗКТ-8006. Установка топливопроводов
1
2
2
3
3
3
3
3
4
4
4
5
6
7
8
9
10
10
10
11
12
13
13
14
14
15
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8006-1100001 | 8006-1100001 | Установка топливопроводов | |
| 8006-1100002 | 8006-1100002 | Установка топливного бака | |
| 6923-1100002 | 6923-1100002 | Установка топливного бака | |
| 8006-1100002-10 | 8006-1100002-10 | Установка топливного бака | |
| 6923-1100002-10 | 6923-1100002-10 | Установка топливного бака | |
| 6923-1100005 | 6923-1100005 | Установка воздухоочистителя | |
| 6923-1100005-10 | 6923-1100005-10 | Установка воздухопровода | |
| 8006-1100013 | 8006-1100013 | Установка топливоподкачивающего насоса | |
| 6923-1100015 | 6923-1100015 | Привод управления подачей топлива | |
| 6923-1100020 | 6923-1100020 | Привод останова двигателя | |
| 8006-1100000 | 8006-1100000 | Система питания и управления | |
| 1 | 5336-1104494 | Трубка | |
| 2 | 535А-3506408 | Рукав Ф10 | |
| 3 | 379921 | Хомут 18 | |
| 4 | 547А-3724870 | Втулка | |
| 5 | 379173 | Кляммер | |
| 6 | 5551-1104012 | Хомут | |
| 7 | 547А-3724872 | Втулка | |
| 8 | 200213 | Болт М6-6gх35 | |
| 9 | 250508 | Гайка М6-6Н | |
| 10 | 252134 | Шайба 6Т | |
| 11 | 500-3509265 | Рукав | |
| 12 | 297582 | Лента | |
| 13 | 297575 | Шплинт 5,6х22 | |
| 14 | 297580 | Пряжка | |
| 15 | 543-3506222 | Прокладка резиновая | |
| 16 | 297584 | Лента | |
| 17 | 201416 | Болт М6-6gх12 | |
| 18 | 379168 | Кляммер | |
| 19 | 8006-1104010 | Топливопровод | |
| 20 | 535А-1015818 | Шланг | |
| 21 | 6923-1104540 | Угольник поворотный | |
| 22 | 535А-1104224 | Болт угольника поворотного | |
| 23 | 535А-1104226-А | Прокладка | |
| 24 | 401507 | Ниппель | |
| 25 | 79092-1303200 | Рукав | |
| 26 | 314802 | Муфта конусная 10 | |
| 27 | 379053 | Угольник | |
| 28 | 405641 | Гайка накидная 10 | |
| 29 | 379277 | Муфта конусная 6 | |
| 30 | 401120 | Гайка накидная | |
| 31 | 402766 | Угольник | |
| 32 | 8006-1104262 | Топливопровод | |
| 33 | 8006-1104254 | Топливопровод | |
| 34 | 5336-1104618 | Трубка отводящая передняя | |
| 35 | 6923-1104260 | Топливопровод | |
| 36 | 315403 | Кляммер | |
| 37 | 8006-1104264 | Топливопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
