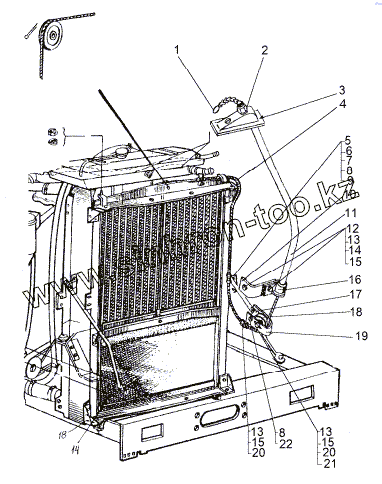

Каталог запасных частей к технике: МЗКТ-8006. Установка привода шторки

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

13

13

14

14

15

15

15

16

17

18

18

19

19

20

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
379173	379173		Кляммер
375021	375021		Гайка накидная
500А-1310248	500А-1310248		Замок
1	5247Г-3921441		Кольцо
2	375010		Гайка М24х2-6Н
3	64221-1115048		Коробка
4	6923-1310224		Трос
5	315412		Кляммер
6	201456		Болт М8-6gх20
7	250510		Гайка М8х1-6Н
8	252005		Шайба 8
9	252135		Шайба 8Т
10	64229-1310857		Кронштейн
11	64229-1310865		Направляющая цепочки
12	201420		Болт М6-6gх20
13	250508		Гайка М6-6Н
14	252004		Шайба 6
15	252134		Шайба 6Т
16	315403		Кляммер
17	6422-1310636		Втулка распорная
18	500А-1310658-Б		Блок
19	6422-1310162		Кронштейн
19	6923-1310156		Кронштейн
20	201424		Болт М6-6gх30
21	315407		Кляммер
22	258039		Шплинт 3,2х20

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
