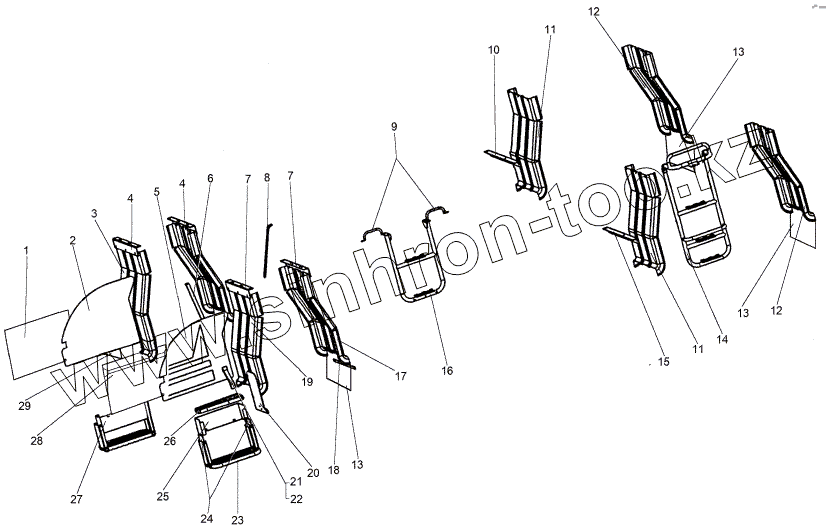

Каталог запасных частей к технике: МЗКТ-8006. Установка подножек 8006-8400008
1
2
3
4
4
5
6
7
7
8
9
10
11
11
12
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 370906 | 370906 | Болт М10-6gх30 | |
| 252136 | 252136 | Шайба 10 ОТ | |
| 252135 | 252135 | Шайба 8Т | |
| 252134 | 252134 | Шайба 6Т | |
| 201420 | 201420 | Болт М6-6gх20 | |
| 201454 | 201454 | Болт М8-6gх16 | |
| 201456 | 201456 | Болт М8-6gх20 | |
| 201458 | 201458 | Болт М8-6gх25 | |
| 201493 | 201493 | Болт М10-6gх16 | |
| 201495 | 201495 | Болт М10-6gх20 | |
| 201460 | 201460 | Болт М8-6gх30 | |
| 258054 | 258054 | Шплинт 4х32 | |
| 221663 | 221663 | Винт М8-6gх18 | |
| 205606 | 205606 | Болт 2М16х1,5-6gх40 | |
| 210358 | 210358 | Болт М6-6gx20 | |
| 220105 | 220105 | Винт М6-6gх16 | |
| 250508 | 250508 | Гайка М6-6Н | |
| 250510 | 250510 | Гайка М8х1-6Н | |
| 250512 | 250512 | Гайка М10-6Н | |
| 250871 | 250871 | Гайка М16х1,5-5Н6Н | |
| 374235 | 374235 | Гайка М8-6Н | |
| 252156 | 252156 | Шайба 10Л | |
| 8006-8405391 | 8006-8405391 | Подножка | |
| 8006-8405440 | 8006-8405440 | Подножка | |
| 252006 | 252006 | Шайба 10 | |
| 258038 | 258038 | Шплинт 3,2х16 | |
| 260065 | 260065 | Палец 10х48 | |
| 252155 | 252155 | Шайба 8Л | |
| 252154 | 252154 | Шайба 6Л | |
| 1 | 8006-8401120 | Панель | |
| 2 | 8006-8401112 | Боковина | |
| 3 | 8006-8403054 | Брызговик | |
| 4 | 8006-8403026 | Кронштейн | |
| 5 | 8006-8401113 | Боковина | |
| 6 | 8006-8403034 | Кронштейн | |
| 7 | 8006-8403027 | Кронштейн | |
| 8 | 8006-8403030 | Кронштейн | |
| 9 | 535А-6101034-01 | Ручка | |
| 10 | 8006-8403032 | Кронштейн | |
| 11 | 8006-8403057 | Брызговик | |
| 12 | 8006-8403058 | Брызговик | |
| 13 | 5428-8511111 | Брызговик нижний | |
| 14 | 8006-8405390 | Подножка | |
| 15 | 8006-8403033 | Кронштейн | |
| 16 | 8006-8405260 | Подножка | |
| 17 | 8006-8403056 | Брызговик | |
| 18 | 8006-8403040 | Накладка | |
| 19 | 8006-8403055 | Брызговик | |
| 20 | 6923-8405087 | Панель левая | |
| 21 | 69237-8405056 | Раскос | |
| 22 | 6923-8405058 | Раскос | |
| 23 | 8006-8405300 | Подножка | |
| 24 | 8006-8405178 | Кронштейн | |
| 25 | 8006-8405471 | Панель | |
| 26 | 6923-8405600 | Подножка | |
| 27 | 8006-8405470 | Панель | |
| 28 | 8006-8401121 | Панель | |
| 29 | 6923-8405086 | Панель правая |
