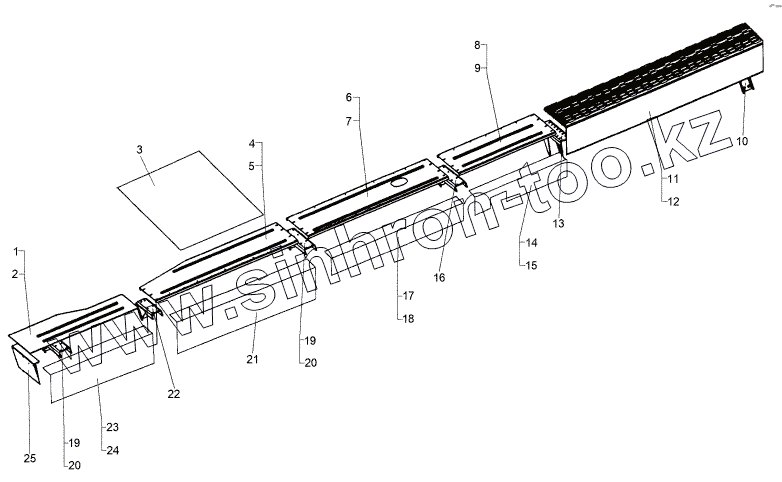

Каталог запасных частей к технике: МЗКТ-8006. Установка крыльев 8006-8400005

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
252136	252136		Шайба 10 ОТ
201420	201420		Болт М6-6gх20
8006-8404487	8006-8404487		Подкладка
370906	370906		Болт М10-6gх30
201501	201501		Болт М10-6gх60
201510	201510		Болт М10-6gх65
250508	250508		Гайка М6-6Н
250512	250512		Гайка М10-6Н
250561	250561		Гайка М16х1,5-6Н
252037	252037		Шайба 6
252039	252039		Шайба 10
252139	252139		Шайба 16 ОТ
252154	252154		Шайба 6Л
371341-01	371341-01		Болт М16х1,5-6gх45
371343-01	371343-01		Болт М16х1,5х55
1	6923-8408502		Панель
2	8006-8404812		Крыло
3	8006-8404813		Крыло
4	8006-8404716		Крыло
5	8006-8404717		Крыло
6	8006-8404618		Крыло
7	8006-8404621		Крыло
8	8006-8404412		Крыло
9	8006-8404413		Крыло
10	6923-8404220		Кронштейн
11	8006-8404012		Крыло правое
12	8006-8404013		Крыло левое
13	6923-8404554		Кронштейн
14	8006-8404680		Угольник
15	8006-8404690		Угольник
16	8006-8404670		Кронштейн
17	8006-8404750		Угольник
18	8006-8404770		Угольник
19	8006-8404860		Кронштейн
20	8006-8404861		Кронштейн
21	8006-8404850		Угольник
22	8006-8404760		Кронштейн
23	8006-8404870		Угольник
24	8006-8404871		Угольник
25	8006-8404800		Угольник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
