Каталог запасных частей к технике: МЗКТ-8006. Установка клапана ускорительного стояночного тормоза

Тип техники

Марка

Модель

Схема

1

2

2

2

2

2

2

2

2

2

3

3

3

3

3

3

3

3

3

4

4

4

4

4

4

4

4

4

5

5

6

6

7

7

8

9

9

10

10

10

11

11

11

11

12

12

12

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

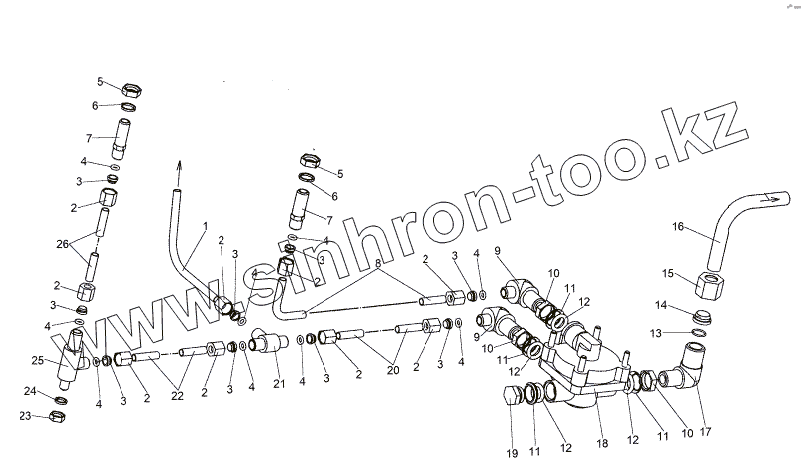

Позиция на иллюстрации	Заводской номер детали		Название детали
1	8006-3506204		Трубопровод L=700 мм
2	405641		Гайка накидная 10
3	379254		Муфта 10
4	0000-3506717		Кольцо 008-011-19-2-2
5	250636		Гайка М16х1,5-6Н
6	252139		Шайба 16 ОТ
7	401509		Ниппель
8	8006-3506154		Трубопровод L=2450 мм
9	402741		Угольник
10	374939		Гайка М22х1,5-6Н
11	376145		Шайба 22
12	0000-3515733		Кольцо 020-025-30-2-2
13	0000-2402726		Кольцо 016-020-25-2-2
14	379257		Муфта 18
15	405682		Гайка накидная 1-18
16	8006-3506155		Трубопровод L=600 мм
17	402986		Угольник
18	64221-3518010		Клапан ускорительный
19	378609		Пробка М22х1,5-6h
20	8006-3506205		Трубопровод L=350 мм
21	379117		Тройник переходной 10
22	8006-3506065		Трубопровод L=2800 мм
23	250615		Гайка М12х1,25-6Н
24	252137		Шайба 12 ОТ
25	403030		Тройник
26	8006-3506119		Трубопровод L=450 мм

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
