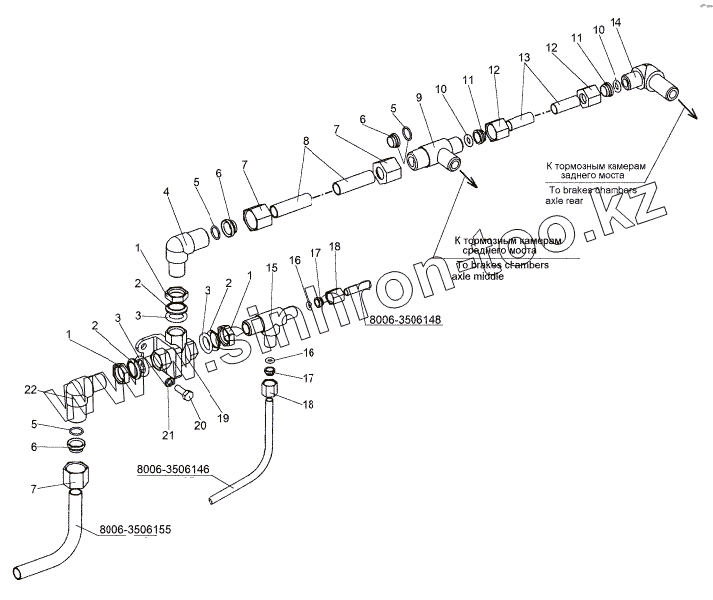

Каталог запасных частей к технике: МЗКТ-8006. Установка клапана двухмагистрального

Тип техники

Марка

Модель

Схема

8006-3506155

8006-3506146

8006-3506148

1

1

1

2

2

2

3

3

3

4

5

5

5

6

6

6

7

7

7

8

9

10

10

11

11

12

12

13

14

15

16

16

17

17

18

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
8006-3506155	8006-3506155		Трубопровод L=600 мм
8006-3506146	8006-3506146		Трубопровод L=3250 мм
8006-3506148	8006-3506148		Трубопровод L=2750 мм
1	374939		Гайка М22х1,5-6Н
2	376145		Шайба 22
3	0000-3515733		Кольцо 020-025-30-2-2
4	402986-10		Угольник
5	0000-2402726		Кольцо 016-020-25-2-2
6	379257		Муфта 18
7	405682		Гайка накидная 1-18
8	8006-3506156		Трубопровод L=3200 мм
9	403078		Тройник
10	0000-1602722		Кольцо 012-016-25-2-2
11	379256		Муфта 15
12	405674		Гайка накидная 1-15
13	8006-3506157		Трубопровод L=1800 мм
14	379755		Угольник
15	403112		Тройник
16	0000-3506717		Кольцо 008-011-19-2-2
17	379254		Муфта 10
18	405641		Гайка накидная 10
19	100-3562010		Клапан двухмагистральный
20	201454		Болт М8-6gх16
21	252135		Шайба 8Т
22	402986		Угольник
